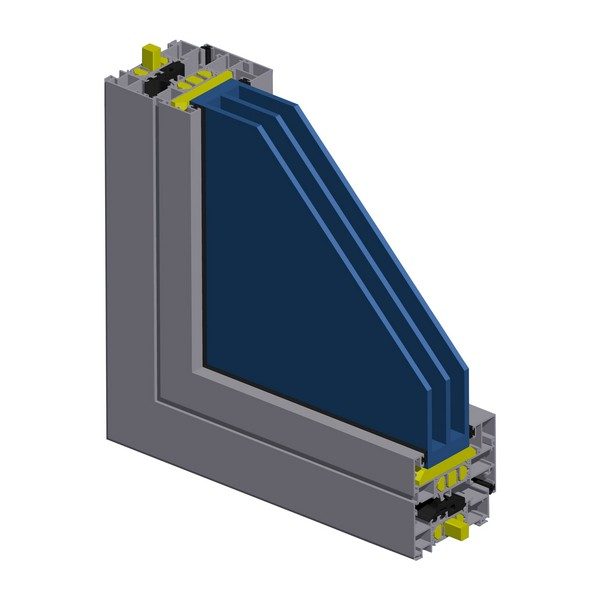

Sistema de batiente con RPM – 85 mm
Características del sistema
Sistema practicable con rotura térmica y de elevado rendimiento térmico y acústico.
El sistema APi posibilita la ejecución de 3 versiones de carpinteria:
• Linea recta;
• Linea curva;
• Linea oval.
El sistema APi permite la aplicación de vidrios dobles u triples de alto rendimiento por forma a responder a los requisitos de aislamento térmico y acústico.
Con un ótimo aislamiento térmico aliado a la aplicación de un inovador producto llamado por ThermoProfile, el Sistema APi proporciona elevadas prestaciones de confor y de economia energetica.
Perfiles de aluminio
• Los perfiles de aluminio son extruidos en alleación de aluminio 6060 para arquitectura de acuerdo com la norma NP EN 12020-02.
• Rotura térmica obtenida por inserción de varillas aislantes de políamida tipo ómega de 39 mm reforzadas con 25% de fibra de vidrio.
• Espessor medio de los perfiles de aluminio de 1.7 mm.
Marcos
• Profundidad de los marcos de 85 mm con triple camara;
• Perfiles con rotura térmica con varillas de políamida tipo ómega de 39 mm;
• Marcos com doble escuadra de rápido apriete y escuadras de alineamiento para montaje a englete;
• Travesaños con doble unión para un apriete más eficaz;
• Marcos rústicos;
• Marcos con enganche exterior y interior para aplicación de solape de 30, 50 u 80 mm;
Hojas
• Profundidad de las hojas de 93 mm con triple camara;
• Hojas con rotura térmica con varillas de poliamida tipo ómega de 39mm;
• Hojas con doble escuadra de rapido apriete y escuadras de alineamiento para montaje a englete;
• Perfil inversor con agujero para una mejor aplicación del tope inversor.
Dimensionamiento y maniobrabilidad
• Dimensiones mínimas – máximas de hoja: 457 mm – 1700 mm (L); 457 mm – 3000 mm (H);
• Peso máximo para ventanas u puertas de paso con oscilobatiente hasta 170 Kg;
• Peso máximo para puertas de entrada hasta 170 Kg/hoja;
• Possibilidades de apertura: fijo, practicable interior 1 u 2 hojas con ó sin oscilobatiente, practicable exterior, abatible, proyectante, plegable y oscilo-paralela;
• Solución de perfil para puertas peatonales u de paso de apertura interior u exterior según norma PMR (personas con mobilidad reducida);
• Acristalamiento para vidrio doble u triple desde 24 mm hasta 70 mm;
• Estanqueidad asegurada mientras doble juntas en EPDM (interior y central), com junta central termo aislante de bimaterial.
Ensayos
• Sistema certificado por laboratório notificado para Ensayos Tipo Inicial (ITT) de acuerdo con la norma de producto EN 14351-1 para efectos de Marcado CE.
Categorias alcanzadas en los ensayos del sistema APi tipologia ventana:
• Permeabilidad al aire: Clase 4 (norma de ensayo EN 1026)
• Estanqueidad al agua: Clase E1500 (norma de ensayo EN 1027)
• Resistência ao vento: Clase C5 (norma de ensayo EN 12211)
Categorias alcanzadas en los ensayos del sistema APi tipologia puerta de sacada:
• Permeabilidad al aire: Classe 4 (norma de ensayo EN 1026)
• Estanqueidad al agua: Classe 9A (norma de ensayo EN 1027)
• Resistência ao vento: Classe C4 (norma de ensayo EN 12211)
Categorias alcanzadas en los ensayos del sistema APi tipologia puerta de entrada:
• Permeabilidad al aire: Classe 4 (norma de ensayo EN 1026)
• Estanqueidad al agua: Classe E1050 (norma de ensayo EN 1027)
• Resistência ao vento: Classe C4 (norma de ensayo EN 12211)
Coeficiente de trasmisión térmica de hueco de 2 hojas con 1.20 m x 1.50 m con vidrio Ug = 0.5 W/m2K, con intercalar efecto “Warm Edge”:
• Uw = 1.09 W/m2K
Coeficiente de atenuación acústica de hueco de 2 hojas:
• Rw (C ; Ctr) = 41 dB (-2, -5)
