Abatible Ari

Categoría:

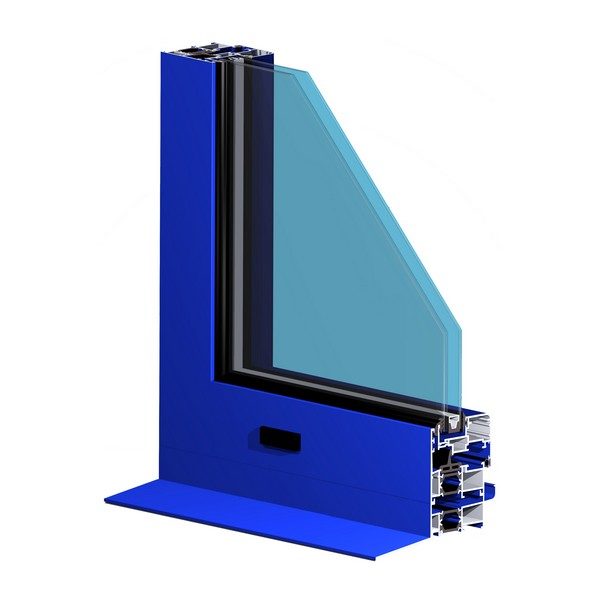

Sistema de batiente con RPM – 60 mm

Sistema de batiente con hoja oculta de canal europeo con rotura térmica obtenida por inserción de varillas isolantes de poliamida tipo ómega de 24 mm, reforzadas con 25% de fibra de vidrio y junta central en EPDM.

Las secciones de marco y hoja son de 60 mm, con un espesor medio de los perfiles de aluminio de 1.5 mm.

Existen las possibilidades de hoja recta o curva.

Posibilidades de apertura:
• Apertura interior: batente, oscilo-batiente.
Acabados:
• Lacado colores;
• Lacado imitación madera;
• Anodizado.
Categorías alcanzadas en banco de ensayos (EN 14351-1):
• Permeabilidad al aire (EN 1026): Clase 3
• Estanqueidad al agua (EN 1027): Clase 7A
• Resistencia al viento (EN 12211): Clase C5
Coeficiente de transmisión térmica para vano de 2 hojas*
• Uw = 2,25 (W/m2.K)
Coeficiente de atenuación acústica vano de 2 hojas*:
• Rw = 34 dB (C = -1; Ctr = -4)

*Ventana de 2 hojas 1,20m x 1,50m con acristalamiento 4/12 (Gás Árgon)/6
(Ug = 1,3 W/m2K; g = 0,58)

TIPOS DE APERTURAS



Scroll al inicio

Descripción

DESCRIPCIONES TÉCNICAS

  • Sistema corredizo
  • Marcos de 77 x 35
  • Tapajuntas combinable con la corredera LS/92
  • Alojamiento cristal de cámara de 21
  • Reductor de cristal
  • Marco inferior con cámara de condensación

OPCIONES DE CONSTRUCCIÓN

  • Marcos de dos y tres carriles
  • Fijos con clip y sin clip para empotrar en marcos
  • Junquillos combinados con los de la serie plana
  • Diseñada para huecos intermedios
  • Tapajuntas de 40
  • Zócalos de 120
  • Hojas para cristal de cámara
  • Hoja lateral especial para cierre de pletina
  • Marcos reforzados

ACCESORIOS

  • Kit compuesto por juntas adhesivas, cortavientos, presillas, tapa salida de aguas y válvula
  • Cierre empotrado y de piedra con o sin cerradura
  • Rueda tandem y normal
  • Felpudo

ENSAYO VENTANA SOBRE UNA MEDIDA DE 1,20X1,20

PRUEBA   /   RESULTADO

PERMEABLE AL AIRE  /   CLASE 3
ESTANQUEIDAD AL AGUA   /   CLASE 5A
RESISTENCIA AL VIENTO   /   CLASE C3
COEFICIENTE DE TRANSMISIÓN TÉRMICA “K”:
K=2,5W/m2.C   K=2,1kcal/h.m2.C
DETERMINACIÓN DEL AISLAMIENTO ACÚSTICO A RUIDO AÉREO:
Ra=31,5dBa   Rw=32(-1;-1)dB



CATÁLOGO

Descripción

Características técnicas:

– Serie replegable a librillo de rotura de puente termico

con hojas de 77 m.m. de ancho , serie TOP de los

sitemas replegables de Galisur con rodamientos y railes

de acero inox.

– Poliamidas reforzadas con fibra de vidrio de 34 m.m. en

hojas y 24,8 m.m. en marcos .

– Calce de vidrio hasta 58 m.m.

– Opción de montaje hojas pares , impares , apertura int.

/ ext. hasta un máximo de 8 hojas .

– Escuadras de fundición de aluminio inyectado

– Juntas de estanqueidad en EPDM asegurando las

máximas prestaciones de aislamiento del cierre.

– Marcos superpuestos y embutidos en soleria con rejilla

exterior inox. para drenajes .

– Enrasado para personas con movilidad reducida.

– Diferentes opciones de cierre y cerraduras con llave ,

garantizan la total seguridad del cerramiento.

Descripción

DESCRIPCIONES TÉCNICAS

  • Marcos de 47mm.
  • Hojas de 40mm.
  • Unión de marcos con escuadra.
  • Juquillos de la serie europea APG.
  • Huecos de cristal para 8.5 / 14.5 / 18.5 / 22.5 / 31 mm.

OPCIONES DE CONSTRUCCIÓN

  • Plegable apertura interior.
  • Plegable apertura exterior.
  • Plegable mallorquina.
  • Plegable acristalada.
  • Mallorquina corredera con marco empotrado o marco superpuesto.

ACCESORIOS

  • Utilización de gomas en las hojas de la plegable para una gran estanqueidad.
  • Cremona plana o cierre empotrado en blanco y negro.
  • carros y bisagras para evitar descolgamiento con un tercer tornillo.
  • Carros regulables en altura.
  • Carros para hojas pares.
  • Topes de final de carrera para mallorquina corredera.

ENSAYO VENTANA SOBRE UNA MEDIDA DE 1,20X 1,20

PRUEBA     /     RESULTADO

PERMEABLE AL AIRE     /     CLASE A2

ESTANQUEIDAD AL AGUA     / CLASE E2

RESISTENCIA AL VIENTO     /     CLASE V4
