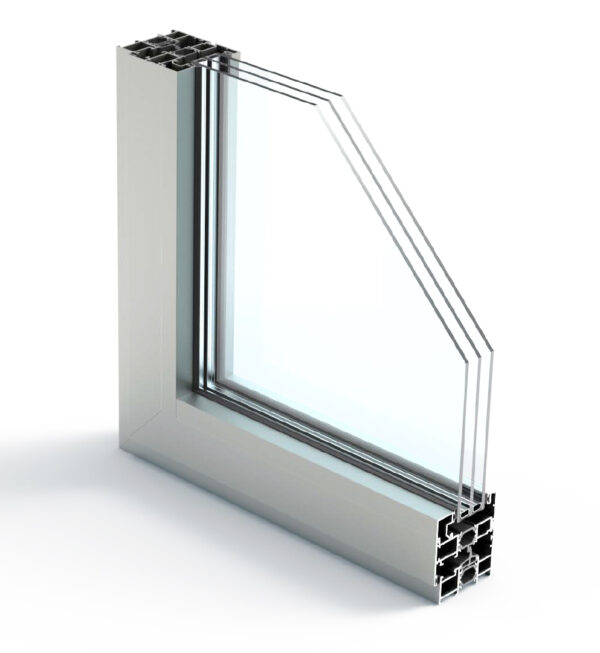

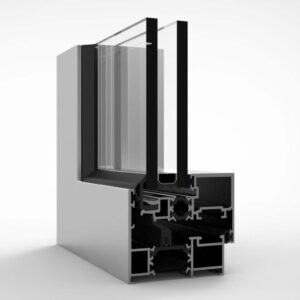

Abatible AJI

Categoría:

Sistema de batiente con RPM – 70 mm
Características del sistema
Sistema practicable con rotura térmica y de elevado rendimiento térmico y acústico.
El sistema AJi posibilita la ejecución de 3 versiones de carpinteria:
• Linea recta;
• Linea curva;
• Linea oval.
El sistema AJi permite la aplicación de vidrios dobles u triples de alto rendimiento por forma a responder a los requisitos de aislamento térmico y acústico.
Con un ótimo aislamiento térmico aliado a la aplicación de un inovador producto llamado por ThermoProfile, el Sistema AJi proporciona elevadas prestaciones de confor y de economia energetica.
Perfiles de aluminio:
• Los perfiles de aluminio son extruidos en alleación de aluminio 6060 para arquitectura de acuerdo com la norma NP EN 12020-02.
• Rotura térmica obtenida por inserción de varillas aislantes de políamida tipo ómega de 24 mm reforzadas con 25% de fibra de vidrio.
• Espessor medio de los perfiles de aluminio de 1.7 mm.
Marcos
• Profundidad de los marcos de 70 mm con triple camara;
• Perfiles con rotura térmica con varillas de políamida tipo ómega de 24 mm;
• Marcos com doble escuadra de rápido apriete y escuadras de alineamiento para montaje a englete;
• Travesaños con doble unión para un apriete más eficaz;
• Marcos rústicos;
• Marco de conexión al sistema corredera con rotura térmica CW.
Hojas
• Profundidad de las hojas de 78 mm con triple camara;
• Hojas con rotura térmica con varillas de poliamida tipo ómega de 24mm;
• Hojas con doble escuadra de rapido apriete y escuadras de alineamiento para montaje a englete;
• Perfil inversor con agujero para una mejor aplicación del tope inversor.
Dimensionamiento y maniobrabilidad
• Dimensiones mínimas – máximas de hoja: 340 mm – 1700 mm (L); 340 mm – 3000 mm (H);
• Peso máximo para ventanas u puertas de paso con oscilobatiente hasta 170 Kg;
• Peso máximo para puertas de entrada hasta 160 Kg/hoja;
• Possibilidades de apertura: fijo, practicable interior 1 u 2 hojas con ó sin oscilobatiente, practicable exterior, abatible, proyectante, plegable y oscilo-paralela;
• Solución de perfil para puertas peatonales u de paso de apertura interior u exterior según norma PMR (personas con mobilidad reducida);
• Acristalamiento para vidrio doble u triple desde 20 mm hasta 55 mm;
• Estanqueidad asegurada mientras doble juntas en EPDM (interior y central).
Ensayos
• Sistema certificado por laboratório notificado para Ensayos Tipo Inicial (ITT) de acuerdo con la norma de producto EN 14351-1 para efectos de Marcado CE.
Categorias alcanzadas en los ensayos del sistema AJi tipologia ventana:
• Permeabilidad al aire: Clase 4 (norma de ensayo EN 1026)
• Estanqueidad al agua: Clase E900 (norma de ensayo EN 1027)
• Resistência ao vento: Clase C5 (norma de ensayo EN 12211)
Categorias alcanzadas en los ensayos del sistema AJi tipologia puerta de sacada:
• Permeabilidad al aire: Classe 4 (norma de ensayo EN 1026)
• Estanqueidad al agua: Classe E900 (norma de ensayo EN 1027)
• Resistência ao vento: Classe C4 (norma de ensayo EN 12211)
Categorias alcanzadas en los ensayos del sistema AJi tipologia puerta de entrada:
• Permeabilidad al aire: Classe 4 (norma de ensayo EN 1026)
• Estanqueidad al agua: Classe 7A (norma de ensayo EN 1027)
• Resistência ao vento: Classe C4 (norma de ensayo EN 12211)
Coeficiente de trasmisión térmica de hueco de 2 hojas con 1.20 m x 1.50 m con vidrio Ug = 0.5 W/m2K, con intercalar efecto “Warm Edge”:
• Uw = 1.26 W/m2K
Coeficiente de atenuación acústica de hueco de 2 hojas:
• Rw (C ; Ctr) = 42 dB (-1, -4)

TIPOS DE APERTURAS



Scroll al inicio

Descripción

Características técnicas:

– Serie replegable a librillo de rotura de puente termico

con hojas de 77 m.m. de ancho , serie TOP de los

sitemas replegables de Galisur con rodamientos y railes

de acero inox.

– Poliamidas reforzadas con fibra de vidrio de 34 m.m. en

hojas y 24,8 m.m. en marcos .

– Calce de vidrio hasta 58 m.m.

– Opción de montaje hojas pares , impares , apertura int.

/ ext. hasta un máximo de 8 hojas .

– Escuadras de fundición de aluminio inyectado

– Juntas de estanqueidad en EPDM asegurando las

máximas prestaciones de aislamiento del cierre.

– Marcos superpuestos y embutidos en soleria con rejilla

exterior inox. para drenajes .

– Enrasado para personas con movilidad reducida.

– Diferentes opciones de cierre y cerraduras con llave ,

garantizan la total seguridad del cerramiento.

Descripción

DESCRIPCIONES TÉCNICAS

  • Marcos de 47mm.
  • Hojas de 40mm.
  • Unión de marcos con escuadra.
  • Juquillos de la serie europea APG.
  • Huecos de cristal para 8.5 / 14.5 / 18.5 / 22.5 / 31 mm.

OPCIONES DE CONSTRUCCIÓN

  • Plegable apertura interior.
  • Plegable apertura exterior.
  • Plegable mallorquina.
  • Plegable acristalada.
  • Mallorquina corredera con marco empotrado o marco superpuesto.

ACCESORIOS

  • Utilización de gomas en las hojas de la plegable para una gran estanqueidad.
  • Cremona plana o cierre empotrado en blanco y negro.
  • carros y bisagras para evitar descolgamiento con un tercer tornillo.
  • Carros regulables en altura.
  • Carros para hojas pares.
  • Topes de final de carrera para mallorquina corredera.

ENSAYO VENTANA SOBRE UNA MEDIDA DE 1,20X 1,20

PRUEBA     /     RESULTADO

PERMEABLE AL AIRE     /     CLASE A2

ESTANQUEIDAD AL AGUA     / CLASE E2

RESISTENCIA AL VIENTO     /     CLASE V4
