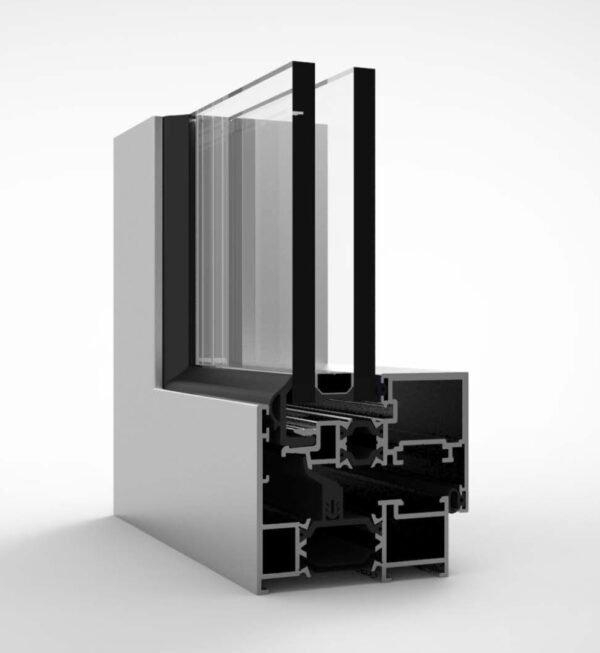

Abatible AJI hoja oculta

Categoría:

Sistema AJi

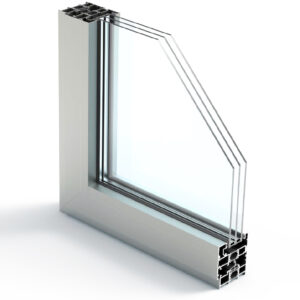

Sistema practicable de canal europeo con
RPT – 70 mm

Caracteristicas del sistema
Sistema practicable con rotura térmica y de elevado rendimiento térmico
y acústico.
El sistema AJi posibilita la ejecución de 3 versiónes de carpinteria:
1. línea recta;
2. línea curva;
3. línea oval.

El sistema AJi permite la aplicación de vidrios dobles u triplos de alto
rendimiento por forma a responder a los requisitos de aislamento térmico
y acústico.
Con un óptimo aislamiento térmico aliado a la aplicación de un innovador
producto llamado ThermoProfile, el Sistema AJi proporciona elevadas
prestaciones de confor y de economia energetica.

Perfiles de aluminio
Perfiles con rotura térmica obtenida por inserción de varillas aislantes de
poliamida tipo ómega de 24mm reforzadas con 25% de fibra de vidrio.
Espesor medio de los perfiles de aluminio de 1.7 mm.

Marcos
Profundidad de los marcos de 70 mm con triple camara;
Perfiles con rotura térmica con varillas de poliamida tipo ómega de 24
mm;
Marcos con doble escuadra de rápido apriete y escuadras de
alineamiento para montaje a englete;
Travesaños con doble unión para un apriete más eficaz;
Marcos rústicos;
Marcos con enganche exterior y solape de 25 mm u 45 mm;
Marcos con enganche exterior y interior para aplicación de solape de 30,
50 u 80 mm.
Marco de conexión al sistema corredera con rotura térmica CW.

Hojas
Profundidad de las hojas de 78 mm con triple camara;
Hojas con rotura térmica con varillas de poliamida tipo ómega de 24mm ;
Hojas con doble escuadra de rapido apriete y escuadras de alineamiento
para montaje a englete;
Perfil inversor con agujero para una mejor aplicación del tope inversor.
Dimensionamiento y maniobrabilidad
Dimensiones mínimas – máximas de hoja: 340 mm – 1700 mm (L); 340
mm – 3000 mm (H);
Peso máximo para ventanas u puertas de paso con oscilobatiente hasta
170 Kg;
Peso máximo para puertas de entrada hasta 160 Kg/hoja;
Possibilidades de apertura: fijo, practicable interior 1 u 2 hojas con ó
sin oscilobatiente, practicable exterior, abatible, proyectante, plegable y
oscilo-paralela;
Solución de perfil para puertas peatonales u de paso de apertura interior
u exterior según norma PMR (personas con mobilidad reducida);
Acristalamiento para vidrio doble u triple desde 20 mm hasta 55 mm;
Estanqueidad asegurada mientras doble juntas en EPDM (interior y
central);

Ensayos
Sistema certificado por laboratório notificado para Ensayos Tipo Inicial
(ITT) de acuerdo con la norma de producto EN 14351-1 para efectos de
Marcado CE.

Categorias alcanzadas en los ensayos del sistema AJi:
1. Permeabilidad al aire: Clase 4 (norma de ensayo EN 1026)
2. Estanqueidad al agua: Clase E900 (norma de ensayo EN 1027)
3. Resistencia al viento: Clase C5 (norma de ensayo EN 12211)
Coeficiente de trasmisión térmica de hueco de 2 hojas con 1.20 m x 1.50
m con vidrio Ug = 0.5 W/m2K, con intercalar efecto «Warm Edge»:
• Uw = 1.23 W/m2K
Coeficiente de atenuación acústica de hueco de 2 hojas:
• Rw (C ; Ctr) = 38 dB (-2 ; -6)

Sistema AJi Canal 16
Sistema practicable de canal 16mm con RPT – 70 mm

Características del sistema
El sistema AJi Canal 16 está diseñado con camara de 16 mm para permitir la
aplicación de herrajes especiales con afinación tridimensional para una mayor
eficiencia en términos de rendimiento, desempeño y seguridad.

El sistema AJi Canal 16 posibilita la ejecución de 5 versiones de carpinteria:
1. Línea reta;
2. Línea curva;
3. Línea oval;
4. Línea oculta;
5. Línea oculta ventilada.

El sistema AJi Canal 16 permite la aplicación de vidrios dobles u triples de alto
rendimiento por forma a responder a los requisitos de aislamiento térmico y acústico,
de acuerdo con la directiva nº 2010/31/EU.
Con un ótimo aislamiento térmico aliado a la aplicación de un inovador producto
llamado ThermoProfile, el Sistema AJi Canal 16 proporciona elevadas prestaciones de
confor y de economia energetica.

Perfiles de aluminio
Perfiles con rotura térmica obtenida por inserción de varillas aislantes de políamida tipo
ómega de 24 mm reforzadas con 25% de fibra de vidrio.
Espesor medio de los perfiles de aluminio de 1,7 mm.

Marcos
Profundidad de los marcos de 70 mm con triple camara;
Perfiles con rotura térmica mientras varillas de políamida tipo ómega de 24 mm;
Marcos con doble escuadra de rápido apriete y escuadras de alineamiento para
montajem a englete;
Travesaños com doble unión para un apriete más eficaz;
Marcos rústicos;
Marcos para la version hoja oculta con u sin la posibilidad de applicación de junta
central;
Marcos con clip exterior y solape directa de 25 mm ou 45 mm;
Marcos con clip exterior y interior para applicación de solape de 30, 50 u 80 mm;
Marco de conexión al sistema corredera con rotura térmica CW.

Hojas
Profundidad de las hojas de 78 mm con triple camara;
Hojas con rotura térmica, obtenida mientras varillas de políamida tipo ómega de 18
mm u 24 mm;
Hojas con doble escuadra de rapido apriete y escuadras de alineamiento para montaje
a englete;
Perfil inversor con agujero para una mejor aplicación del tope inversor.

Dimensionamiento y maniobrabilidad
Dimensiones mínimas – máximas de hoja: 391 mm – 1640 mm (L); 520 mm – 2840 mm
(H);
Peso máximo para ventanas u puertas de balconera con oscilobatiente hasta 130 Kg;
Peso máximo para puertas de entrada hasta 160 Kg/hoja;
Posibilidades de apertura: fijo, practicable interior 1 u 2 hojas con u sin oscilobatiente,
practicable exterior, abatible, plegable y oscilo-paralela;
Acristalamiento para doble u triple vidrio de 20 mm a 55 mm para el sistema AJi Canal 16;
Acristalamiento para doble u triple vidrio exterior de 24 mm a 30 mm para los sistemas AJi
Canal 16 – Hoja oculta e vidrio interior hasta 8 mm para la solución hoja oculta ventilada;
Tres tipos de herrajes especiales para canal 16 con una afinación tridimensional rápida y
cómoda y con un tratamiento superficial de alta calidad:

• Herrajes UniJet C, UniJet D y UniJet CC Oculta.
Estanqueidad asegurada mientras juntas en EPDM (interior y central) para el sistema AJi
Canal 16; (exterior y interior con la opción de central) para el sistema AJi Canal 16 – Hoja
oculta.

Ensayos
Sistema certificado por laboratório notificado para Ensayos Tipo Inicial (ITT) de acuerdo con
la norma de producto EN 14351-1:2006+A1:2011 para efectos de Marcado CE.
Categorias alcanzadas en los ensayos del sistema AJi Canal 16:
1. Permeabilidad al aire: Clase 4 (normas de ensayo EN 10207 y EN 1206)
2. Estanqueidad al água: Clase E2100 (normas de ensayo EN 12208 y EN 1027)
3. Resistencia al viento: Clase C5 (normas de ensayo EN 12210 y EN 12211)
Categorias alcanzadas en los ensayos del sistema AJi Canal 16 – Hoja oculta:
1. Permeabilidad al aire: Clase 4 (normas de ensayo EN 10207 e EN 1206)
2. Estanqueidad al água: Clase E1800 (normas de ensayo EN 12208 y EN 1027)
3. Resistencia al viento: Clase C5 (normas de ensayo EN 12210 y EN 12211)
Coeficiente de trasmissión térmica de hueco de 2 hojas, Sistema AJi Canal 16, con 1.20m x
1.50m con vidrio triple Ug = 0.5 W/m2K, con intercalar efecto «Warm Edge»:
• Uw = 1.28 W/m2K
Coeficiente de trasmissión térmica de hueco de 2 hojas, Sistema AJi Canal 16 – Hoja oculta con
1.20m x 1.50m con vidrio triple Ug= 0.5 W/m2K, con intercalar efecto «Warm Edge»:
• Uw = 0.94 W/m2K
Coeficiente de atenuación acústica de hueco de 2 hojas:
• Rw (C; Ctr) = 42 dB (-1; -4)





Scroll al inicio

Descripción

DESCRIPCIONES TÉCNICAS

  • Sistema corredizo
  • Marcos de 77 x 35
  • Tapajuntas combinable con la corredera LS/92
  • Alojamiento cristal de cámara de 21
  • Reductor de cristal
  • Marco inferior con cámara de condensación

OPCIONES DE CONSTRUCCIÓN

  • Marcos de dos y tres carriles
  • Fijos con clip y sin clip para empotrar en marcos
  • Junquillos combinados con los de la serie plana
  • Diseñada para huecos intermedios
  • Tapajuntas de 40
  • Zócalos de 120
  • Hojas para cristal de cámara
  • Hoja lateral especial para cierre de pletina
  • Marcos reforzados

ACCESORIOS

  • Kit compuesto por juntas adhesivas, cortavientos, presillas, tapa salida de aguas y válvula
  • Cierre empotrado y de piedra con o sin cerradura
  • Rueda tandem y normal
  • Felpudo

ENSAYO VENTANA SOBRE UNA MEDIDA DE 1,20X1,20

PRUEBA   /   RESULTADO

PERMEABLE AL AIRE  /   CLASE 3
ESTANQUEIDAD AL AGUA   /   CLASE 5A
RESISTENCIA AL VIENTO   /   CLASE C3
COEFICIENTE DE TRANSMISIÓN TÉRMICA “K”:
K=2,5W/m2.C   K=2,1kcal/h.m2.C
DETERMINACIÓN DEL AISLAMIENTO ACÚSTICO A RUIDO AÉREO:
Ra=31,5dBa   Rw=32(-1;-1)dB



CATÁLOGO

Descripción

Características técnicas:

– Serie replegable a librillo de rotura de puente termico

con hojas de 77 m.m. de ancho , serie TOP de los

sitemas replegables de Galisur con rodamientos y railes

de acero inox.

– Poliamidas reforzadas con fibra de vidrio de 34 m.m. en

hojas y 24,8 m.m. en marcos .

– Calce de vidrio hasta 58 m.m.

– Opción de montaje hojas pares , impares , apertura int.

/ ext. hasta un máximo de 8 hojas .

– Escuadras de fundición de aluminio inyectado

– Juntas de estanqueidad en EPDM asegurando las

máximas prestaciones de aislamiento del cierre.

– Marcos superpuestos y embutidos en soleria con rejilla

exterior inox. para drenajes .

– Enrasado para personas con movilidad reducida.

– Diferentes opciones de cierre y cerraduras con llave ,

garantizan la total seguridad del cerramiento.

Descripción

DESCRIPCIONES TÉCNICAS

  • Marcos de 47mm.
  • Hojas de 40mm.
  • Unión de marcos con escuadra.
  • Juquillos de la serie europea APG.
  • Huecos de cristal para 8.5 / 14.5 / 18.5 / 22.5 / 31 mm.

OPCIONES DE CONSTRUCCIÓN

  • Plegable apertura interior.
  • Plegable apertura exterior.
  • Plegable mallorquina.
  • Plegable acristalada.
  • Mallorquina corredera con marco empotrado o marco superpuesto.

ACCESORIOS

  • Utilización de gomas en las hojas de la plegable para una gran estanqueidad.
  • Cremona plana o cierre empotrado en blanco y negro.
  • carros y bisagras para evitar descolgamiento con un tercer tornillo.
  • Carros regulables en altura.
  • Carros para hojas pares.
  • Topes de final de carrera para mallorquina corredera.

ENSAYO VENTANA SOBRE UNA MEDIDA DE 1,20X 1,20

PRUEBA     /     RESULTADO

PERMEABLE AL AIRE     /     CLASE A2

ESTANQUEIDAD AL AGUA     / CLASE E2

RESISTENCIA AL VIENTO     /     CLASE V4

TIPOS DE APERTURAS
