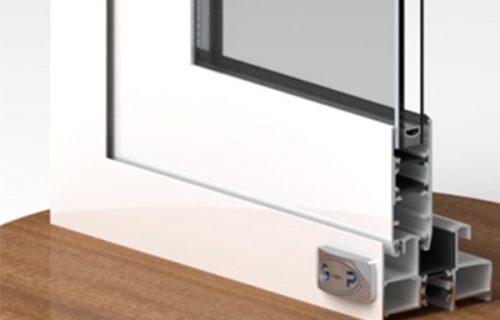

Descripción

DESCRIPCIONES TÉCNICAS

  • Sistema corredizo perimetral.
  • Marco de 70mm.
  • Hola de 66mm.
  • Tapajuntas atornillado y clipado.
  • Alojamiento cristal de 20mm y 11mm.

OPCIONES DE CONSTRUCCIÓN

  •   Marcos de tres carriles.
  • Junquillos combinados con los de la serie APG.
  • Tapajuntas y perfil uniçon combinados con los de la serie 700.
  • Marcos, hojas y fijos perimetrales.



ENSAYO VENTANA SOBRE UNA MEDIDA DE 1,20 X 1,20

PRUEBA   /   RESULTADO

PERMEABILIDAD AL AIRE     /     CLASE 2

ESTANQUEIDAD AL AGUA     /     CLASE 6A

RESISTENCIA AL VIENTO     /     CLASE C5

Descripción
DESCRIPCIONES TÉCNICAS

Sistema corredizo
Marcos de 77×38
Tapajuntas clipado de 40 y 65
Tapajuntas atornillado de 64
Alojamiento cristal de cámara de 21
Hojas para cristal de cámara y normal
Marco inferior con cámara de condensación

OPCIONES DE CONSTRUCCIÓN

Marcos de dos y tres carriles
Fijos con clip y sin clip para empotrar en marcos
Junquillos combinados con los de la serie APG
Diseñada para huecos intermedios
Zócalos de 100
Marcos reforzados
Perfil unión corredera

ACCESORIOS

Kit compuesto por juntas adhesivas, cortavientos, presillas, tapa salida de aguas y válvula
Cierre empotrado y de pletina con o sin cerradura
Rueda tandem y normal
Felpudo
ENSAYO VENTANA SOBRE UNA MEDIDA DE 1,20 X 1,20

PRUEBA / RESULTADO

HPERMEABILIDAD AL AIRE / CLASE A2

ESTANQUEIDAD AL AGUA / CLASE 6A

RESISTENCIA AL VIENTO / CLASE C4

DETERMINACIÓN DEL AISLAMIENTO ACÚSTICO A RUIDO AÉREO:

Ra=28,6 dBa Rw(C;Ctr)=29(-1;-1)dB

Descripción

DESCRIPCIONES TÉCNICAS

  • Sistema corredizo
  • Marcos de 77 x 35
  • Tapajuntas combinable con la corredera LS/92
  • Alojamiento cristal de cámara de 21
  • Reductor de cristal
  • Marco inferior con cámara de condensación

OPCIONES DE CONSTRUCCIÓN

  • Marcos de dos y tres carriles
  • Fijos con clip y sin clip para empotrar en marcos
  • Junquillos combinados con los de la serie plana
  • Diseñada para huecos intermedios
  • Tapajuntas de 40
  • Zócalos de 120
  • Hojas para cristal de cámara
  • Hoja lateral especial para cierre de pletina
  • Marcos reforzados

ACCESORIOS

  • Kit compuesto por juntas adhesivas, cortavientos, presillas, tapa salida de aguas y válvula
  • Cierre empotrado y de piedra con o sin cerradura
  • Rueda tandem y normal
  • Felpudo

ENSAYO VENTANA SOBRE UNA MEDIDA DE 1,20X1,20

PRUEBA   /   RESULTADO

PERMEABLE AL AIRE  /   CLASE 3
ESTANQUEIDAD AL AGUA   /   CLASE 5A
RESISTENCIA AL VIENTO   /   CLASE C3
COEFICIENTE DE TRANSMISIÓN TÉRMICA “K”:
K=2,5W/m2.C   K=2,1kcal/h.m2.C
DETERMINACIÓN DEL AISLAMIENTO ACÚSTICO A RUIDO AÉREO:
Ra=31,5dBa   Rw=32(-1;-1)dB

Descripción

CARACTERÍSTICAS TÉCNICAS
Sistema de carpintería de corredera en línea con cruce minimalista sin rpt.
Marcos de 70 mm. con doble escuadra y hojas de 65 mm.
Correderas de 2 y 4 hojas con marco de dos carriles, tercer carril independiente y acumulable ( 3, 6, 8 hojas)
Perfil de cruce minimalista ( 20 mm. de vista ), simple o reforzado para balconeras.
Hueco libre de acristalamiento de 26 mm.
Posibilidad de cierres embutidos o de cierre con maneta ( 1 ,2 ó 3 puntos )
Junta de estanqueidad mediante felpudos tri-fin.
Dimensión máxima de hoja 2000×2700 , peso máximo por hoja 150 Kg.
Posibilidad de acabados anodizados , lacados e imitación madera.

ENSAYOS ( muestra de 1230×1480)
Permeabilidad al Aire: CLASE 3 ( UNE en 12207:200).
Estanqueidad al Agua: CLASE 5A ( UNE en 12208:200 ).
Resistencia al Viento: C5 ( UNE en 12209:200 ).

Descripción

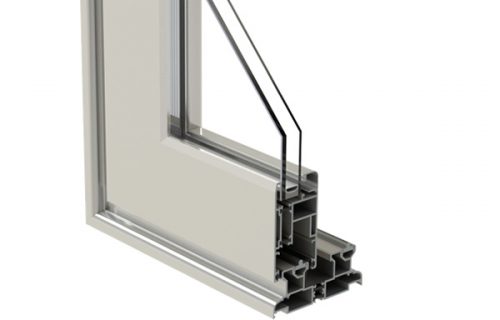

Sistema corredera con RPT – 60 mm

Sistema corredera perimetral con rotura térmica que se lleva a cabo mediante varillas de poliamida con 14,6 mm, 18 mm y 20 mm, reforzadas con un 25% de fibra de vidrio.

Este sistema sufrió una evolución enorme con la introducción de algunos perfiles complementarios, pero es la nueva gamma BENELUX quien hace de esta serie uno de los sistemas corredera más completos y más innovadores del mercado.

Sus líneas estéticamente impares, combinan a la perfección con su funcionalidad y calidad de materiales.

Posibilidades de apertura:
• Corredera: mono-rail, 1, 2, 3, 4 y 6 hojas.

Categorías alcanzadas en banco de ensayos (EN 14351-1):
• Permeabilidad al aire (EN 1026): Clase 3
• Estanqueidad al agua (EN 1027): Clase 7A
• Resistencia al viento (EN 12211): Clase C5

Coeficiente de transmisión térmica para vano de 2 hojas*:
• Uw = 2,52 (W/m2.K)

Coeficiente de atenuación acústica para vano de 2 hojas*:
• Rw = 29 dB (C = -1 ; Ctr = -2)

*Ventana de 2 hojas 1,20m x 1,50m con acristalamiento 4/16 (Gaz Árgon)/6:
(Ug = 1,1 W/m2K; g = 0,58)

TIPOS DE APERTURAS

Previous slide
Next slide

Sistema corredera con RPT – 105 mm

Sistema de correr perimetral con rotura térmica de linea reta con capacidad para vidrios triplos destinado a la arquitectura contemporanea.

Este sistema fue concebido para responder as exigencias termicas y acusticas y para proporcionar las mejores prestaciones de conforto, economia y desempenho.

Caracteristicas principales:
• Marco de 105 mm
• Hoja de 48 mm
• Vista central de 79,5 mm ò 87 mm
• Peso máximo por hoja 200 Kg
• Vidrio hasta 36 mm

Posibilidades de apertura:
• Corredera: 1, 2, 3, 4 y 6 hojas.
• Corredera galandage: 1 y 2 hojas.

Categorías alcanzadas en banco de ensayos (EN 14351-1):
• Permeabilidad al aire (EN 1026): Clase 3
• Estanqueidad al agua (EN 1027): Clase 7A
• Resistencia al viento (EN 12211): Clase C5

Coeficiente de transmisión térmica para vano de 2 hojas*:
• Uw = 1,32 (W/m2.K)

Coeficiente de atenuación acústica para vano de 2 hojas*:
• Rw = 34 dB (C = -1 ; Ctr = -6)

*Ventana de 2 hojas 4,00m x 2,50m con acristalamiento 4/16/6:
(Ug = 0,5 W/m2K)

Áreas de aplicación de acuerdo con RCCTE (en función de Ug): I1, I2, I3, V1, V2, V3

TIPOS DE APERTURA

Previous slide
Next slide

CARACTERÍSTICAS TÉCNICAS

  • Sistema corredera de línea minimalista, gama media competitiva.
    Posibilidad de motorización.
  • Rodamientos individuales hasta 250 kilos, fijos y graduables.
  • Vidrio hasta 29 mm de espesor
  • Carril deslizamiento en inox
  • Suelo con marco visto y oculto con baldosa
  • Hojas con corte recto con ensamble rápido mediante piezas de Nylon
  • Posibilidad de cierres minimalistas en mismo color que la carpintería, incluso en anodizados
  • Opción constructiva de corredera de 4 hojas, sin romper visión minimalista de 2 cm
  • Marco perimetral
  • Premarco y canal de recogida de agua
  • Opción cerradura multipunto
  • Posibilidad de corredera en 90 grados, galandaje o corredera entre muros y mono carril
  • Cerraderos lacados en negro
  • Vidrio NO encolado

Descripción

MODELO GI 120RPT ( corredera elevable con R.P.T.)

Suministro y montaje de ventanas correderas de la serie GI 120RPT, compuesta por perfiles de aluminio de aleación 6063 y tratamiento T-5 , con herrajes y accesorios según los indicados en el ensayo inicial tipo (EIT )

Carpinteria corredera perimetral con rotura de puente térmico . De espesor medio 2 m.m. con ancho de marco de 118 m.m. y altura de hoja de 101 m.m. Galce de Acristalado mediante junquillo de hasta 41 m.m. Perfileria de aluminio con inserción de dobles varillas de poliamida 6.6 , de 14,8 m.m. de longitud.

Accesorios :

Herraje corredero Elevable que garantiza un peso de hasta 300 Kgs. / hoja . Con Manillon y uñero exterior y doble junta de en EPDM por todo el perímetro de la hoja para garantizar su estanqueidad .

Acabado Superficial :

Lacado Según Normas de Calidad Europea, garantizando una capa de lacado de 60 a 80 micras en caras vistas .

Anodizado :  Plata , oro , bronce , inox según sello QUALANOD , garantizando una capa de 15 micras.

Ensayo para una balconera de 2,00 mts. De ancho x 2,20 mts. De alto :

Permeabilidad al aire según norma UNE-EN 12207-2000 = CLASE 3

Estanqueidad al agua según norma UNE-EN 12208-2000 = CLASE 7A

Resistencia al viento según norma UNE-EN 12210-2000 = CLASE C3

SISTEMA KRISTAL

Sistema de correr de concepto minimalista con RPT

Caracteristicas del sistema

Sistema de aluminio con rotura térmica para ejecución de huecos correderos de concepto minimalista.

Perfiles de aluminio

Los perfiles de aluminio son extruidos en aleación de aluminio 6060 para arquitectura de acuerdo con la norma NP EN 12020-02.

Los perfiles con rotura térmica son obtenidos por inserción de varillas aislantes de poliamida 6.6 mm reforzadas con 25% de fibra de vidrio

de 14.6mm en los marcos y 18mm en las hojas.

Espesor medio de los perfiles de aluminio de 2.0 mm.

Marcos

Profundidad del marco perimetral de 120 mm con bicarril montaje a englete;

Posibilidad de aplicación de solapes interior u exterior;

Perfil guía de deslizamiento inferior en aluminio con rodamientos dobles de altas prestaciones en acero inox AISI 316.

Hojas

Las hojas son de corte recto por montaje por clipaje y de reducida profundidad de visión;

Doble acristalamiento aislante con sellado de silicona de 32.4 mm a 32.8 mm de espesor total, compuesto por tipologias de vidrio exterior

templado u termo-endurecido ó de vidrio interior laminado termo-endurecido ó templado;

Perfil en poliamida sellado en todo lo perimetro del vidrio aislante con silicona estrutural negro;

Siliconas estruturales recomendadas: Dow Corning 791 negro u Sikasil SG20 negro;

Hojas reforzadas con linea contemporánea ideal para alcanzar altas dimensiones de hueco.

Dimensionamiento y maniobrabilidad

Dimensiones mínimas – máximas de hoja: 300 mm – 3000 mm (L); 500 mm – 3000 mm (H);

Peso máximo de 300 kg por hoja;

Posibilidades de apertura: 2, 3, u 4 hojas correderas y/ó fijas;

Posibilidad de apertura en angulo;

Sistema de concepto minimalista cuyo deslizamiento de las hojas es efectuado sobre rodamientos de acero inoxidable consiguiendo un a

apertura del hueco con configuraciones de peso y dimension amplias;

Suporte exterior con tratamiento anticorrosión;

Apertura del hueco con cierre lateral u herraje multicierre con 2 u 4 puntos de cierre.

Tipologias de los huecos con más de 95% de luminosidad;

Permeabilidad al aire y estanqueidad al agua aseguradas mediante burlete de ultima generación y junta en EPDM de calidad maritima;

Herraje multipunto con diversos puntos de cierre y de sencilla aplicación y regulación;

Herraje multipunto con microventilación inclusa en todos los puntos de cierre;

Manilla especifica para facilitar la maniobra de apertura y de cierre del hueco;

Existe la opción de manilla con llave para permitir la apertura del hueco por el exterior.

Ensayos

Sistema certificado por laboratório notificado para Ensayos Tipo Inicial (ITT) de acuerdo con la norma de producto EN 14351-1 para efectos

de Marcado CE.

Categorias alcanzadas en los ensayos del sistema KRISTAL tipologia ventana:

  1. Permeabilidad al aire: Clase 4 (norma de ensayo EN 1026)
  2. Estanqueidad al agua: Clase 7A (norma de ensayo EN 1027)
  3. Resistencia al viento: Clase C5 (norma de ensayo EN 12211)

Categorias alcanzadas en los ensayos del sistema KRISTAL tipologia puerta:

  1. Permeabilidad al aire: Clase 3 (norma de ensayo EN 1026)
  2. Estanqueidad al agua: Clase 6A (norma de ensayo EN 1027)
  3. Resistencia al viento: Clase C2 (norma de ensayo EN 12211)
  4. Permeabilidade al aire con microventilación: Clase 1 (norma de ensayo EN 1026)

Categorias alcanzadas en los ensayos de sistema KRISTAL para determinación de las fuerzas de maniobra (EN 12046):

  1. Libertación de la herraje de cierre: Clase 2
  2. Apertura de la hoja: Clase 1
  3. Cierre de la hoja: Clase 1
  4. Enganche de la herraje de cierre: Clase 2

Categoria alcanzada en la determinación de la resistencia a la apertura y cierre repetidos (5000 ciclos): Clase 1 (EN 1191)

Coeficiente de transmisson térmica de hueco de 2 hojas com 5.0 m x 3.0 m con vidrio Ug = 1.0 W/m2K con intercalar efecto «Warm Edge»: •

Uw = 1.29 W/m2K

Coeficiente de atenuación acústica de hueco de 2 hojas com vidrio 8/16/44.1 acustico:

  • Rw (C; Ctr) = 41 dB (-1; -5)
Previous slide
Next slide

SISTEMA PRIME

Sistema de corredera de concepto minimalista con puente térmico

CARACTERÍSTICAS DEL SISTEMA

Sistema de aluminio para ejecución de huecos correderos de grandes dimensiones de concepto minimalista en busca del máximo de transparencia con el mínimo de visión estructural.

PERFILES DE ALUMINIO

Perfiles extruidos en la aleación de aluminio 6060 para arquitectura de acuerdo con la norma NP EN 12020-02.

Son obtenidos por inserción de varillas de poliamida 6.6 reforzadas con 25% fibria de vidrio de 14.6mm en los marcos y 32mm en las hojas. El espesor medio de los perfiles de aluminio es de 2mm.

MARCOS

Sección de marco fijo o de corte recto de 82.7mm monocarril, de 180mm bicarril o

277.3 tricarril; Perfil guía inferior deslizante de aluminio con doble rodamiento de alto rendimiento o con guía de carril, ambos en acero inoxidable.

Este sistema incluye soluciones con solape empotrados para permitir la integración en el suelo, así como pre marcos para una mejor y eficaz aplicación de los marcos y un drenaje más eficiente. También existe la posibilidad de aplicar remates interiores o exteriores.

HOJAS

Sección de hojas de vista muy reducida de corte recto con montaje por ligación mecánica;

Vidrio doble o triple aislante con sellado secundario de silicona de 34 mm a 56 mm de espesor total, compuesto por tipos de vidrio exterior templado o termoendurecible y vidrio interior laminado o laminado templado.

Siliconas estructurales recomendadas: Dow Corning 895 black o Sikasil SG20 black;

Hojas reforzadas para grandes dimensiones.

Solución de red mosquitera.

DIMENSIONAMENTO Y MANIOBRABILIDAD

Dimensiones mínimas – máximas de hoja apertura manual 500mm – 2500mm (L);

Dimensões mínimas – máximas de hoja apertura manual 500mm – 4000mm (H);

Área máxima de hoja apertura manual: 10m2.

Peso máximo de 450 kg por hoja apertura manual;

Dimensiones mínimas – máximas de hoja apertura con motor 1000mm – 3200mm (L);

Dimensiones mínimas – máximas de hoja apertura con motor 1700mm – 5000mm (H);

Área máxima de hoja apertura con motor: 16m2.

Peso máximo de 1000 kg por hoja apertura motorizada

Posibilidades de apertura: 2 a 6 hojas, con hojas correderas y/ó fijas;

Posibilidad de apertura en esquina o apertura en Galandage;

El deslizamiento de las hojas se realiza sobre un perfil guía deslizante inferior de

aluminio con doble rodamiento de alto rendimiento en acero inoxidable o con un carril guía en acero inoxidable para una fácil apertura del hueco incluso en configuraciones extremas de peso o dimensiones;

Permite que tener un hueco con más del 98% de luminosidad;

Permeabilidad al aire y estanqueidad al agua aseguradas a través de la junta de EPDM de calidad marina y felpa de última generación;

Herrajes multipunto con varios puntos de cierre para una fácil aplicación y ajuste,

incluyendo la posibilidad de micro ventilación;

Manillas específicas con tratamiento de lacado o anodizado para facilitar la apertura

y cierre;

Existe la opción de aplicar una cerradura para una apertura exterior/interior.

ENSAYOS

Sistema certificado por laboratório credenciado, notificado para Ensayos Tipo Inicial

(ITT) de acuerdo con la norma de producto EN 14351-1 para efectos de Marcado CE.

Categorias alcanzadas en los ensayos del sistema PRIME tipologia 2 puertas:

  1. Permeabilidad al aire: Clase 3 (norma de ensayo EN 10207 y EN 1026)
  2. Estanqueidad al água: Clase 7A (norma de ensayo EN 12208 y EN 1027)
  3. Resistencia al viento: Clase C3 (norma de ensayo EN 12210 y EN 12211)

Coeficiente de trasmisión térmica de hueco de 2 hojas con 6 m x 3 m con vidrio doble

Ug = 0.5 W/m2K, intercalar efecto “Warm Edge” y factor solar g=0.37:

  • Uw = 0,73 W/m2K

Zonas de aplicación segun los regulamientos REH y RECS (en función del valor Ug): l1,

l2, l3, V1, V2, V3;

Sistema AXi

Sistema practicable de canal europeo con RPT – 45 mm
Caracteristicas del sistema

Sistema practicable con rotura térmica y de elevado rendimiento térmico y acústico.
El sistema AXi posibilita la ejecución de 4 versiónes de carpinteria:
1. línea recta;
2. línea curva;
3. línea rústica;
4. línea oval.
El sistema AXi permite la aplicación de vidrios dobles de alto rendimiento por forma a responder a los requisitos de aislamento térmico y
acústico.

Perfiles de aluminio
Los perfiles de aluminio son extruidos en aleación de aluminio 6060 para arquitectura de acuerdo con la norma NP EN 12020-02.
Perfiles con rotura térmica obtenida por inserción de varillas aislantes de poliamida de 14.6 mm reforzadas con 25% de fibra de vidrio.
Espesor medio de los perfiles de aluminio de 1.5 mm para ventanas y de 1.7 mm para puertas.

Marcos
Profundidad de los marcos de 45 mm u 70 mm;
Marcos con escuadra para montaje a englete;
Marcos tradicionales;
Marcos con enganche exterior y solape de 25 mm u 45 mm;
Marcos con enganche exterior y interior para aplicación de solape de 30 mm.

Hojas
Profundidad de las hojas de 53 mm;
Acristalamiento para vidrio simples o doble de 4 mm a 37 mm;
Hojas de línea recta, curva, rústico o oval (sin junquillo);
Hojas con escuadras para montaje a englete;
Perfil inversor de línea recta.
Dimensionamiento y maniobrabilidad
Dimensiones mínimas – máximas de hoja: 400 mm – 1500 mm (L); 400 mm – 2700 mm (H);
Posibilidades de apertura: fijo, practicable interior 1 u 2 hojas con oscilobatiente, exterior, abatible, proyectante, pivotante, plegable y
oscilo-paralela;
Estanqueidad asegurada mediante juntas triples de EPDM;

Ensayos
Sistema certificado por laboratório notificado para Ensayos Tipo Inicial (ITT) de acuerdo con la norma de producto EN 14351-1 para
efectos de Marcado CE.
Categorias alcanzadas en los ensayos del sistema AXi tipologia ventana:
1. Permeabilidad al aire: Clase 4 (norma de ensayo EN 1026)
2. Estanqueidad al agua: Clase E900 (norma de ensayo EN 1027)
3. Resistencia al viento: Clase C5 (norma de ensayo EN 12211)
Categorias alcanzadas en los ensayos del sistema AXi tipologia puerta:
1. Permeabilidad al aire: Clase 4 (norma de ensayo EN 1026)
2. Estanqueidad al agua: Clase 8A (norma de ensayo EN 1027)
3. Resistencia al viento: Clase C3 (norma de ensayo EN 12211)
4. Resistencia a la torsión estática: Apto 350N (norma de ensayo EN 14609)
Coeficiente de trasmisión térmica de hueco de 2 hojas con 1.20 m x 1.50 m con vidrio Ug = 0.7 W/m2K, con intercalar efecto «Warm
Edge»:
• Uw = 1.72 W/m2K
Coeficiente de atenuación acústica de hueco de 2 hojas con vidrio 4/14/6:
• Rw (C; Ctr) = 34 dB (-1; -4)

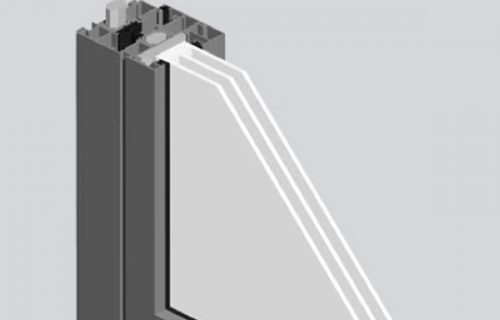

Descripción

Sistema de batiente con RPM – 55 mm
Sistema de batiente con canal europeo, con rotura térmica obtenida por inserción de varillas isolantes de poliamida tipo Ómega, con 24 mm reforzadas con 25% de fibra de vidrio y junta central en EPDM.
Las secciones de marco y hoja son de 55 mm y 63 mm respectivamente, con un espesor medio de los perfiles de aluminio de 1.5 mm en ventanas y 1.7 mm en puertas.
Este sistema presenta también el llamado “Módulo Tradición”, con secciónes de marco y hoja de 79,4 mm y 62,4 mm respectivamente.
Posibilidades de apertura:
• Apertura interior;
• Apertura exterior;
• Oscilo-batiente;
• Oscilo-paralela;
• Proyectante-deslizante;
• Pivotante;
• Plegable;
Categorías alcanzadas en banco de ensayos (EN 14351-1):
• Permeabilidad al aire (EN 1026): Clase 4
• Estanqueidad al agua (EN 1027): Clase 9A
• Resistencia al viento (EN 12211): Clase C5
Coeficiente de transmisión térmica para vano de 2 hojas 1,20 x 1,50:
• Uw = 1,57 (W/m2.K)
Coeficiente de atenuación acústica vano de 2 hojas 1,20 x 1,50:
• Rw = 34 dB (C = -1; Ctr = -4)

Descripción

Sistema de batiente con RPM – 60 mm

Sistema de batiente con hoja oculta de canal europeo con rotura térmica obtenida por inserción de varillas isolantes de poliamida tipo ómega de 24 mm, reforzadas con 25% de fibra de vidrio y junta central en EPDM.

Las secciones de marco y hoja son de 60 mm, con un espesor medio de los perfiles de aluminio de 1.5 mm.

Existen las possibilidades de hoja recta o curva.

Posibilidades de apertura:
• Apertura interior: batente, oscilo-batiente.
Acabados:
• Lacado colores;
• Lacado imitación madera;
• Anodizado.
Categorías alcanzadas en banco de ensayos (EN 14351-1):
• Permeabilidad al aire (EN 1026): Clase 3
• Estanqueidad al agua (EN 1027): Clase 7A
• Resistencia al viento (EN 12211): Clase C5
Coeficiente de transmisión térmica para vano de 2 hojas*
• Uw = 2,25 (W/m2.K)
Coeficiente de atenuación acústica vano de 2 hojas*:
• Rw = 34 dB (C = -1; Ctr = -4)

*Ventana de 2 hojas 1,20m x 1,50m con acristalamiento 4/12 (Gás Árgon)/6
(Ug = 1,3 W/m2K; g = 0,58)

Descripción

Sistema de batiente con RPM – 70 mm
Características del sistema
Sistema practicable con rotura térmica y de elevado rendimiento térmico y acústico.
El sistema AJi posibilita la ejecución de 3 versiones de carpinteria:
• Linea recta;
• Linea curva;
• Linea oval.
El sistema AJi permite la aplicación de vidrios dobles u triples de alto rendimiento por forma a responder a los requisitos de aislamento térmico y acústico.
Con un ótimo aislamiento térmico aliado a la aplicación de un inovador producto llamado por ThermoProfile, el Sistema AJi proporciona elevadas prestaciones de confor y de economia energetica.
Perfiles de aluminio:
• Los perfiles de aluminio son extruidos en alleación de aluminio 6060 para arquitectura de acuerdo com la norma NP EN 12020-02.
• Rotura térmica obtenida por inserción de varillas aislantes de políamida tipo ómega de 24 mm reforzadas con 25% de fibra de vidrio.
• Espessor medio de los perfiles de aluminio de 1.7 mm.
Marcos
• Profundidad de los marcos de 70 mm con triple camara;
• Perfiles con rotura térmica con varillas de políamida tipo ómega de 24 mm;
• Marcos com doble escuadra de rápido apriete y escuadras de alineamiento para montaje a englete;
• Travesaños con doble unión para un apriete más eficaz;
• Marcos rústicos;
• Marco de conexión al sistema corredera con rotura térmica CW.
Hojas
• Profundidad de las hojas de 78 mm con triple camara;
• Hojas con rotura térmica con varillas de poliamida tipo ómega de 24mm;
• Hojas con doble escuadra de rapido apriete y escuadras de alineamiento para montaje a englete;
• Perfil inversor con agujero para una mejor aplicación del tope inversor.
Dimensionamiento y maniobrabilidad
• Dimensiones mínimas – máximas de hoja: 340 mm – 1700 mm (L); 340 mm – 3000 mm (H);
• Peso máximo para ventanas u puertas de paso con oscilobatiente hasta 170 Kg;
• Peso máximo para puertas de entrada hasta 160 Kg/hoja;
• Possibilidades de apertura: fijo, practicable interior 1 u 2 hojas con ó sin oscilobatiente, practicable exterior, abatible, proyectante, plegable y oscilo-paralela;
• Solución de perfil para puertas peatonales u de paso de apertura interior u exterior según norma PMR (personas con mobilidad reducida);
• Acristalamiento para vidrio doble u triple desde 20 mm hasta 55 mm;
• Estanqueidad asegurada mientras doble juntas en EPDM (interior y central).
Ensayos
• Sistema certificado por laboratório notificado para Ensayos Tipo Inicial (ITT) de acuerdo con la norma de producto EN 14351-1 para efectos de Marcado CE.
Categorias alcanzadas en los ensayos del sistema AJi tipologia ventana:
• Permeabilidad al aire: Clase 4 (norma de ensayo EN 1026)
• Estanqueidad al agua: Clase E900 (norma de ensayo EN 1027)
• Resistência ao vento: Clase C5 (norma de ensayo EN 12211)
Categorias alcanzadas en los ensayos del sistema AJi tipologia puerta de sacada:
• Permeabilidad al aire: Classe 4 (norma de ensayo EN 1026)
• Estanqueidad al agua: Classe E900 (norma de ensayo EN 1027)
• Resistência ao vento: Classe C4 (norma de ensayo EN 12211)
Categorias alcanzadas en los ensayos del sistema AJi tipologia puerta de entrada:
• Permeabilidad al aire: Classe 4 (norma de ensayo EN 1026)
• Estanqueidad al agua: Classe 7A (norma de ensayo EN 1027)
• Resistência ao vento: Classe C4 (norma de ensayo EN 12211)
Coeficiente de trasmisión térmica de hueco de 2 hojas con 1.20 m x 1.50 m con vidrio Ug = 0.5 W/m2K, con intercalar efecto “Warm Edge”:
• Uw = 1.26 W/m2K
Coeficiente de atenuación acústica de hueco de 2 hojas:
• Rw (C ; Ctr) = 42 dB (-1, -4)

Sistema AJi

Sistema practicable de canal europeo con
RPT – 70 mm

Caracteristicas del sistema
Sistema practicable con rotura térmica y de elevado rendimiento térmico
y acústico.
El sistema AJi posibilita la ejecución de 3 versiónes de carpinteria:
1. línea recta;
2. línea curva;
3. línea oval.

El sistema AJi permite la aplicación de vidrios dobles u triplos de alto
rendimiento por forma a responder a los requisitos de aislamento térmico
y acústico.
Con un óptimo aislamiento térmico aliado a la aplicación de un innovador
producto llamado ThermoProfile, el Sistema AJi proporciona elevadas
prestaciones de confor y de economia energetica.

Perfiles de aluminio
Perfiles con rotura térmica obtenida por inserción de varillas aislantes de
poliamida tipo ómega de 24mm reforzadas con 25% de fibra de vidrio.
Espesor medio de los perfiles de aluminio de 1.7 mm.

Marcos
Profundidad de los marcos de 70 mm con triple camara;
Perfiles con rotura térmica con varillas de poliamida tipo ómega de 24
mm;
Marcos con doble escuadra de rápido apriete y escuadras de
alineamiento para montaje a englete;
Travesaños con doble unión para un apriete más eficaz;
Marcos rústicos;
Marcos con enganche exterior y solape de 25 mm u 45 mm;
Marcos con enganche exterior y interior para aplicación de solape de 30,
50 u 80 mm.
Marco de conexión al sistema corredera con rotura térmica CW.

Hojas
Profundidad de las hojas de 78 mm con triple camara;
Hojas con rotura térmica con varillas de poliamida tipo ómega de 24mm ;
Hojas con doble escuadra de rapido apriete y escuadras de alineamiento
para montaje a englete;
Perfil inversor con agujero para una mejor aplicación del tope inversor.
Dimensionamiento y maniobrabilidad
Dimensiones mínimas – máximas de hoja: 340 mm – 1700 mm (L); 340
mm – 3000 mm (H);
Peso máximo para ventanas u puertas de paso con oscilobatiente hasta
170 Kg;
Peso máximo para puertas de entrada hasta 160 Kg/hoja;
Possibilidades de apertura: fijo, practicable interior 1 u 2 hojas con ó
sin oscilobatiente, practicable exterior, abatible, proyectante, plegable y
oscilo-paralela;
Solución de perfil para puertas peatonales u de paso de apertura interior
u exterior según norma PMR (personas con mobilidad reducida);
Acristalamiento para vidrio doble u triple desde 20 mm hasta 55 mm;
Estanqueidad asegurada mientras doble juntas en EPDM (interior y
central);

Ensayos
Sistema certificado por laboratório notificado para Ensayos Tipo Inicial
(ITT) de acuerdo con la norma de producto EN 14351-1 para efectos de
Marcado CE.

Categorias alcanzadas en los ensayos del sistema AJi:
1. Permeabilidad al aire: Clase 4 (norma de ensayo EN 1026)
2. Estanqueidad al agua: Clase E900 (norma de ensayo EN 1027)
3. Resistencia al viento: Clase C5 (norma de ensayo EN 12211)
Coeficiente de trasmisión térmica de hueco de 2 hojas con 1.20 m x 1.50
m con vidrio Ug = 0.5 W/m2K, con intercalar efecto «Warm Edge»:
• Uw = 1.23 W/m2K
Coeficiente de atenuación acústica de hueco de 2 hojas:
• Rw (C ; Ctr) = 38 dB (-2 ; -6)

Sistema AJi Canal 16
Sistema practicable de canal 16mm con RPT – 70 mm

Características del sistema
El sistema AJi Canal 16 está diseñado con camara de 16 mm para permitir la
aplicación de herrajes especiales con afinación tridimensional para una mayor
eficiencia en términos de rendimiento, desempeño y seguridad.

El sistema AJi Canal 16 posibilita la ejecución de 5 versiones de carpinteria:
1. Línea reta;
2. Línea curva;
3. Línea oval;
4. Línea oculta;
5. Línea oculta ventilada.

El sistema AJi Canal 16 permite la aplicación de vidrios dobles u triples de alto
rendimiento por forma a responder a los requisitos de aislamiento térmico y acústico,
de acuerdo con la directiva nº 2010/31/EU.
Con un ótimo aislamiento térmico aliado a la aplicación de un inovador producto
llamado ThermoProfile, el Sistema AJi Canal 16 proporciona elevadas prestaciones de
confor y de economia energetica.

Perfiles de aluminio
Perfiles con rotura térmica obtenida por inserción de varillas aislantes de políamida tipo
ómega de 24 mm reforzadas con 25% de fibra de vidrio.
Espesor medio de los perfiles de aluminio de 1,7 mm.

Marcos
Profundidad de los marcos de 70 mm con triple camara;
Perfiles con rotura térmica mientras varillas de políamida tipo ómega de 24 mm;
Marcos con doble escuadra de rápido apriete y escuadras de alineamiento para
montajem a englete;
Travesaños com doble unión para un apriete más eficaz;
Marcos rústicos;
Marcos para la version hoja oculta con u sin la posibilidad de applicación de junta
central;
Marcos con clip exterior y solape directa de 25 mm ou 45 mm;
Marcos con clip exterior y interior para applicación de solape de 30, 50 u 80 mm;
Marco de conexión al sistema corredera con rotura térmica CW.

Hojas
Profundidad de las hojas de 78 mm con triple camara;
Hojas con rotura térmica, obtenida mientras varillas de políamida tipo ómega de 18
mm u 24 mm;
Hojas con doble escuadra de rapido apriete y escuadras de alineamiento para montaje
a englete;
Perfil inversor con agujero para una mejor aplicación del tope inversor.

Dimensionamiento y maniobrabilidad
Dimensiones mínimas – máximas de hoja: 391 mm – 1640 mm (L); 520 mm – 2840 mm
(H);
Peso máximo para ventanas u puertas de balconera con oscilobatiente hasta 130 Kg;
Peso máximo para puertas de entrada hasta 160 Kg/hoja;
Posibilidades de apertura: fijo, practicable interior 1 u 2 hojas con u sin oscilobatiente,
practicable exterior, abatible, plegable y oscilo-paralela;
Acristalamiento para doble u triple vidrio de 20 mm a 55 mm para el sistema AJi Canal 16;
Acristalamiento para doble u triple vidrio exterior de 24 mm a 30 mm para los sistemas AJi
Canal 16 – Hoja oculta e vidrio interior hasta 8 mm para la solución hoja oculta ventilada;
Tres tipos de herrajes especiales para canal 16 con una afinación tridimensional rápida y
cómoda y con un tratamiento superficial de alta calidad:

• Herrajes UniJet C, UniJet D y UniJet CC Oculta.
Estanqueidad asegurada mientras juntas en EPDM (interior y central) para el sistema AJi
Canal 16; (exterior y interior con la opción de central) para el sistema AJi Canal 16 – Hoja
oculta.

Ensayos
Sistema certificado por laboratório notificado para Ensayos Tipo Inicial (ITT) de acuerdo con
la norma de producto EN 14351-1:2006+A1:2011 para efectos de Marcado CE.
Categorias alcanzadas en los ensayos del sistema AJi Canal 16:
1. Permeabilidad al aire: Clase 4 (normas de ensayo EN 10207 y EN 1206)
2. Estanqueidad al água: Clase E2100 (normas de ensayo EN 12208 y EN 1027)
3. Resistencia al viento: Clase C5 (normas de ensayo EN 12210 y EN 12211)
Categorias alcanzadas en los ensayos del sistema AJi Canal 16 – Hoja oculta:
1. Permeabilidad al aire: Clase 4 (normas de ensayo EN 10207 e EN 1206)
2. Estanqueidad al água: Clase E1800 (normas de ensayo EN 12208 y EN 1027)
3. Resistencia al viento: Clase C5 (normas de ensayo EN 12210 y EN 12211)
Coeficiente de trasmissión térmica de hueco de 2 hojas, Sistema AJi Canal 16, con 1.20m x
1.50m con vidrio triple Ug = 0.5 W/m2K, con intercalar efecto «Warm Edge»:
• Uw = 1.28 W/m2K
Coeficiente de trasmissión térmica de hueco de 2 hojas, Sistema AJi Canal 16 – Hoja oculta con
1.20m x 1.50m con vidrio triple Ug= 0.5 W/m2K, con intercalar efecto «Warm Edge»:
• Uw = 0.94 W/m2K
Coeficiente de atenuación acústica de hueco de 2 hojas:
• Rw (C; Ctr) = 42 dB (-1; -4)

Descripción

El sistema FX minimal es un producto abatible ultraminimalista con una vista exterior reducida a cero, mientras que la vista interior es extremadamente reducida.

El sistema, con desagües ocultos, integra herrajes ocultos de altas prestaciones y resistencia, permitiendo grandes huecos con más del 90% de luminosidad, a través de una innovadora manilla codex oculta.

Descripción

Sistema de batiente con RPM – 85 mm

Características del sistema

Sistema practicable con rotura térmica y de elevado rendimiento térmico y acústico.

El sistema APi posibilita la ejecución de 3 versiones de carpinteria:
• Linea recta;
• Linea curva;
• Linea oval.

El sistema APi permite la aplicación de vidrios dobles u triples de alto rendimiento por forma a responder a los requisitos de aislamento térmico y acústico.

Con un ótimo aislamiento térmico aliado a la aplicación de un inovador producto llamado por ThermoProfile, el Sistema APi proporciona elevadas prestaciones de confor y de economia energetica.

Perfiles de aluminio
• Los perfiles de aluminio son extruidos en alleación de aluminio 6060 para arquitectura de acuerdo com la norma NP EN 12020-02.
• Rotura térmica obtenida por inserción de varillas aislantes de políamida tipo ómega de 39 mm reforzadas con 25% de fibra de vidrio.
• Espessor medio de los perfiles de aluminio de 1.7 mm.

Marcos
• Profundidad de los marcos de 85 mm con triple camara;
• Perfiles con rotura térmica con varillas de políamida tipo ómega de 39 mm;
• Marcos com doble escuadra de rápido apriete y escuadras de alineamiento para montaje a englete;
• Travesaños con doble unión para un apriete más eficaz;
• Marcos rústicos;
• Marcos con enganche exterior y interior para aplicación de solape de 30, 50 u 80 mm;

Hojas
• Profundidad de las hojas de 93 mm con triple camara;
• Hojas con rotura térmica con varillas de poliamida tipo ómega de 39mm;
• Hojas con doble escuadra de rapido apriete y escuadras de alineamiento para montaje a englete;
• Perfil inversor con agujero para una mejor aplicación del tope inversor.

Dimensionamiento y maniobrabilidad
• Dimensiones mínimas – máximas de hoja: 457 mm – 1700 mm (L); 457 mm – 3000 mm (H);
• Peso máximo para ventanas u puertas de paso con oscilobatiente hasta 170 Kg;
• Peso máximo para puertas de entrada hasta 170 Kg/hoja;
• Possibilidades de apertura: fijo, practicable interior 1 u 2 hojas con ó sin oscilobatiente, practicable exterior, abatible, proyectante, plegable y oscilo-paralela;
• Solución de perfil para puertas peatonales u de paso de apertura interior u exterior según norma PMR (personas con mobilidad reducida);
• Acristalamiento para vidrio doble u triple desde 24 mm hasta 70 mm;
• Estanqueidad asegurada mientras doble juntas en EPDM (interior y central), com junta central termo aislante de bimaterial.

Ensayos
• Sistema certificado por laboratório notificado para Ensayos Tipo Inicial (ITT) de acuerdo con la norma de producto EN 14351-1 para efectos de Marcado CE.

Categorias alcanzadas en los ensayos del sistema APi tipologia ventana:
• Permeabilidad al aire: Clase 4 (norma de ensayo EN 1026)
• Estanqueidad al agua: Clase E1500 (norma de ensayo EN 1027)
• Resistência ao vento: Clase C5 (norma de ensayo EN 12211)

Categorias alcanzadas en los ensayos del sistema APi tipologia puerta de sacada:
• Permeabilidad al aire: Classe 4 (norma de ensayo EN 1026)
• Estanqueidad al agua: Classe 9A (norma de ensayo EN 1027)
• Resistência ao vento: Classe C4 (norma de ensayo EN 12211)

Categorias alcanzadas en los ensayos del sistema APi tipologia puerta de entrada:
• Permeabilidad al aire: Classe 4 (norma de ensayo EN 1026)
• Estanqueidad al agua: Classe E1050 (norma de ensayo EN 1027)
• Resistência ao vento: Classe C4 (norma de ensayo EN 12211)

Coeficiente de trasmisión térmica de hueco de 2 hojas con 1.20 m x 1.50 m con vidrio Ug = 0.5 W/m2K, con intercalar efecto “Warm Edge”:
• Uw = 1.09 W/m2K

Coeficiente de atenuación acústica de hueco de 2 hojas:
• Rw (C ; Ctr) = 41 dB (-2, -5)

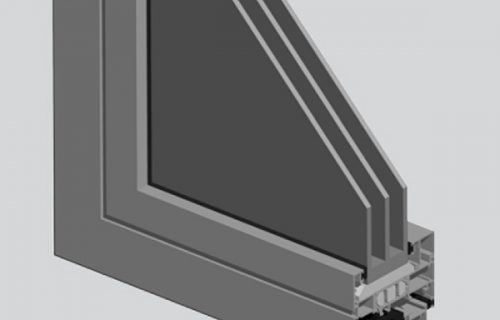

Descripción

DESCRIPCIONES TÉCNICAS

  • Sistema abatible con camara europea.
  • Marcos de 40.
  • Hojas de 48.
  • Tapajuntas atornillado de 64.
  • Marco con tapajuntas incorporado.
  • Ajunquillamiento para 12, 18, 22 y 26 mm.

OPCIONES DE CONSTRUCCIÓN

  • Aperturas para 2, 3 y 4 hojas.
  • Apertura interior y exterior.
  • Perfiles de puerta y ventana.
  • Apertura oscilobatiente.
  • Apertura osciloparalela.
  • Gran numero de herrajes compatible con los de la serie V98 RPT.
  • Perfil para unión de abatibles.
  • Perfilería para mallorquina.
  • Esquineros fijo y graduable.

ENSAYO VENTANA SOBRE UNA MEDIDA DE 1,20 X 1,20

PRUEBA     /     RESULTADO

PERMEABLE AL AIRE     /     CLASE 4

ESTANQUEIDAD AL AGUA     /     CLASE 8A

RESISTENCIA AL VIENTO     /     CLASE C3

DETERMINACIÓN DEL AISLAMIENTO ACÚSTICO A RUIDO AÉREO

UNE-EN ISO 140-3: 1994 Ra=33,7 dBa

UNE-EM ISO 104-3: 2000 ERRATUM Rw=34 (-1; -4) dB

Descripción

Sistema GP50 COPLANAR

Sistema practicable de canal centrado



Caracteristicas del sistema
Sistema practicable para puertas de entrada con canal centrado

El sistema GP50 permite la aplicación de vidrios dobles o triples

Perfiles de aluminio
Perfilería de aluminio aleación 6063 T5 de espesor medio 1,8 mm

Acristalado por medio de junquillos a presión con galce de hasta 33mm

Juntas de estanquidad en EPDM

Marcos
Profundidad de los marcos de 50 mm
Marcos con escuadra de rápido apriete y escuadras de
alineamiento para montaje a inglete;
Travesaños con doble unión para un apriete más eficaz;

Hojas
Profundidad de las hojas de 50

Escuadras de aluminio inyectado con pulsante en los ingletes

Escuadras de alineamiento en inox

Bisagras FAPIM de canal centrado modelo MONZA de hasta 120 kilos de fuerza y 5 millones de ciclos de apertura, de dos o tres palas

Bisagras FAPIM frontales con refuerzo de fijacion interior modelo LOIRA de hasta 160 kilos de fuerza, de dos o tres palas



Descripción

DESCRIPCIONES TÉCNICAS

  • Sistema abatible serie plana.
  • Marcos de 40×20.
  • Hojas de 40×20.
  • Marcos de 40×40.
  • Hojas de 40×40.
  • Tapajuntas clipado de 40.
  • Tapajunts frontal.
  • Ajunquillamiento para 9, 5, 14 y 21 mm.

OPCIONES DE CONSTRUCCIÓN

  • Apertura en 2,3 y 4 hojas.
  • Apertura exterior e interior.
  • Perfiles de puerta.
  • Apertura pivotante.
  • Perfileria para mallorquinas.
  • Perfil para unión de abatibles.
  • Esquineros fijo y graduable.

ACCESORIOS

  • Goma marco.
  • Goma para la hoja.
  • Felpudos.
  • Escuadras europeas y abiertas.
  • Cremonas tradicional o superpuesta.
  • Amplia gama de accesorios.

CARACTERÍSTICAS DEL SISTEMA

FX es un sistema de muro cortina minimalista de ultima generación compuesto por un conjunto de perfiles y de accesorios con una sección visible en el interior y exterior de 45mm que permite la ejecución de diversas estructuras de acuerdo a las mas recientes tendencias arquitectónicas, siempre con la mayor fiabilidad y desempeño. El sistema FX tiene la posibilidad de ejecución en 5 versiones estructurales:

– FX Muro Invertido

– FX Tampa Elíptica

– FX Semi-Estructural

– FX Estructural

– FX Intercalar

PERFILES DE ALUMÍNIO

Los perfiles de aluminio son extrudidos en la liga de aluminio 6060 para arquitectura de acuerdo con norma NP EN 12020-02.

Perfiles con puente térmico obtenida por inserción de varillas isolantes de poliamida reforzadas con 25% de fibra de vidrio.

ESTRUCTURA

Montantes e travesaños de 45mm con varias envergaduras desde 15mm hasta 250mm para corresponder a las inércias de dimensionamiento de cada proyecto.

Ligación montante/travesaño a través de uniones con corte recto de los perfiles sin mecanización.

Los montantes y travesaños presentan canales de drenaje y ventilación que garantizan juntamente con un sistema de juntas em EPDM, una excelente estanquidad y permeabilidad.

Los montantes son fijados a la estructura principal a través de piezas dimensionadas para lo efecto.

Posibilidad de travesaños oblicuas hasta 45º.

Descripción

DESCRIPCIONES TÉCNICAS

  • Gran variedad de pasamanos.
  • Barandilla homologada.
  • Diseño innovador.

OPCIONES DE CONSTRUCCIÓN

  • Barrote semi-ovalado de 20×24 y 25×35
  • Barrote rectangular de 40×20 de gran espesor.
  • Perfileria para cristal.

ACCESORIOS

  • Pies barandilla de aluminio extruido.
  • Gran variedad en opciones de construcción.
  • Opciones de barandilla con soporte a suelo o flotantes.

Descripción

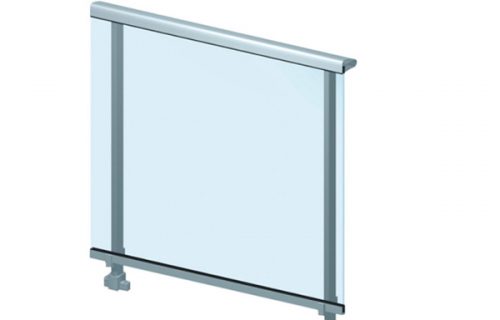

Sistema minimalista para montaje de barandillas o cierres en vidrio.

CARACTERÍSTICAS DEL SISTEMA

Sistema BL-Vidrio es un producto innovador, elegante y con diseño minimalista que sirve para complementar otros sistemas como las escaleras o las barreras de seguridad dentro de las viviendas o locales.

Es una solución estética y de larga duración, con prácticamente ninguna manutención.

De fácil montaje y con vatrias soluciones para una mejor integración según el proyecto a realizar.

El Sistema fue realizado para ser utilizado como un medio de seguridad en viviendas privadas, públicas y edificios comerciales o de servicios, como::
• Locales de actividad residencial: salas y cuartos de edificios privados, cuartos de enferemerías y hospitales, edificios hoteleros, cosinas, lavados, etc.
• Locales públicos: iglesias, tealtros, cines, sals de conferencia, aulas, salas de reuniones, salas de exposiciones, gimnasios, palcos, accesos públicos, etc.

El Sistema BL-Vidrio permite la ejecución de 3 versiones:
• Versión Minimalista superior;
• Versión Minimalista embutida;
• Versión Minimalista lateral;

El sistema BL-Vidrio estña concebido para la aplicación de vidrios laminados de espesor 8+8 ó 10+10 con un mínimo de dos cámaras de polivinilo (PVB) entre las 2 planchas de vidrio. Los vidrios deven de tener las aristas quebradas.

El Sistema cumple las normativas de construcción exigidas, tanto a nivel nacional como internacional, cumpliendo todas las normas de seguridad, siendo certificado según la normativa: NP 4491:2009.

  • Perfil base BL-20 en alumínio con 120 mm x 43 mm;
    • Altura mínima 1100 mm;
    • Largura máxima recomendada para el vidrio: 2100 mm;
    • Fijación del perfil base en sus versiones lateral y superior debe ser en intervalos de 400 mm;
    • Disponibilidad de perfil suplementario BL-21 para la versión minimalista lateral;
    • Disponibles diversos perfiles de remate superior para efecto pasamanos;
    • Gomas de estanqueidad SEBS en color gris;
    • Juntas interiores en EPDM de cualidad marítima.

PERFILES DE ALUMINIO
• Los perfiles de alumínio son extruidos en la aleacción de aluminio 6060 para arquitectura de acuerdo con la normativa NP EN 12020-02

Perfiles de aluminio

Los perfiles de aluminio han sido extruidos con la aleación 6060/6063 para arquitectura de acuerdo con la norma NP EN 12020-02.

Los perfiles de rotura de puente térmico están creados por inserción de varillas de poliamida de 6,6mm reforzadas con un 25% de fibra de vidrio.

Espesor medio de los perfiles de aluminio de 2mm.



Marcos fijos

Sección de los marcos fijos perimetrales de 120mm con montaje de escuadra.

Posibilidad de aplicación de remate interior o exterior.

Drenaje oculto.



Hojas móviles

Sección de hojas móviles de vista muy reducida en corte recto. Vidrio de cámara sellado con silicona estructural de 32 mm. Silicona estructural recomendada Dow Corning 791 o Sikasil SG20.

Hoja central visible de 2cm.



Dimensionamiento y maniobrabilidad

Dimensiones mínimas-máximas de anchura hoja 800mm-2000mm.

Dimensiones mínimas-máximas altura de hoja 1700-2900mm.

Área máxima por hoja 7m2.

Peso máximo de 300kg por hoja.

Tipología de puerta una o dos hojas pivotantes con eje vertical de apertura interior o exterior. Posibilidad de combinar sistema corredera y pivotante.

Permeabilidad al agua y al aire asegurada a través de felpudos y juntas de EPDM de calidad marina.

Posibilidad de aplicación de cerraduras mecánicas o electromagnéticas para domótica.



Ensayos

Sistema certificado en laboratorio autorizado según ensayo tipo inicial (ITT) según acuerdo con la norma EN 14351-1:2008+A1:2011 a efectos de marcado CE. Resultado alcanzado en el ensayo.

  1. Permeabilidad al aire: Clase 3.
  2. Estanquidad al agua: Clase 6A.
  3. Resistencia al viento: Clase 3.

Coeficiente de transmisión térmica para puerta de dos hojas de 4x3m con vidrio de valor Ug=0,7W/m2K con intercalario efecto “Warm Edge”.

Uw=0,85 W/m2K

TIPOS DE APERTURAS

Descripción

Sistemas de aluminio preparados para el montaje sobre fachadas que tienen como objetivo la protección solar presentando al mismo tiempo una forma agradable estética.

Permiten el montaje en las siguientes formas:
• Lamas fijas;
• Lamas móviles.

Los sistemas de láminas móviles permiten un control en su orientación a través de un mecanismo manual o motorizado donde ambos podrían ser ordenados a distancia.

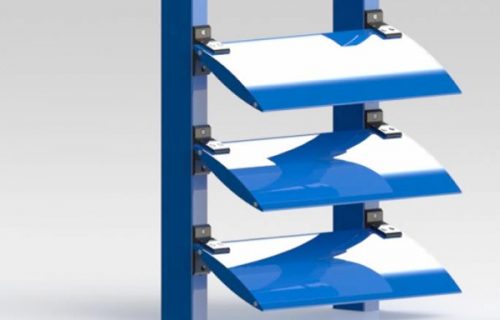

Las lamas de protección solar existen con las secciones transversales de 120 mm, 210 mm con un espesor medio de los perfiles de aluminio de 1.8 mm. Para mas medidas de lama, consultar

Acabados:
• Lacado colores;
• Lacado imitación madera;
• Anodizado;

Descripción

DESCRIPCIONES TÉCNICAS

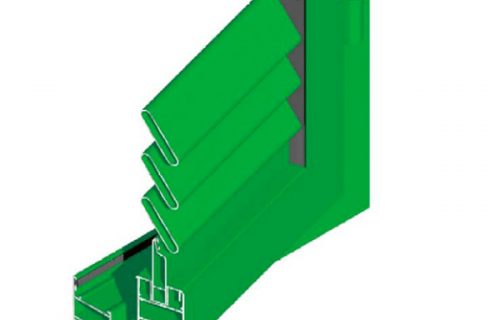

  • Sistema mallorquina.
  • ;arcos de 40×20 y 40×40.
  • Hojas de 40×20 y 40×40.
  • Tapajuntas clipado de 40.
  • Tapajjunts frontal.

OPCIONES DE CONSTRUCCIÓN

  • Apertura en 2, 3 y 4 hojas.
  • Apertura interior y exterior.
  • Perfil de unión de abatibles.
  • Esquineros fijo y graduable.
  • Mallorquinas fijas troqueladas, con separadores, tapones interiores, europeas, atornilladas (lama romboide u ovalada).
  • Travesaños horizontales o verticales.
  • Zócalos.
  • Hoja de resalte para evitar la “T” inversora.

ACCESORIOS

  • Goma central.
  • Goma para la hoja.
  • Felpudos.
  • Escuadras europeas y abiertas.
  • Cremonas tradicional, superpuesta o planas.
  • Amplia gama de accesorios.
  • Mecanismos graduables.

Descripción

Características técnicas:

– Serie replegable a librillo de rotura de puente termico

con hojas de 77 m.m. de ancho , serie TOP de los

sitemas replegables de Galisur con rodamientos y railes

de acero inox.

– Poliamidas reforzadas con fibra de vidrio de 34 m.m. en

hojas y 24,8 m.m. en marcos .

– Calce de vidrio hasta 58 m.m.

– Opción de montaje hojas pares , impares , apertura int.

/ ext. hasta un máximo de 8 hojas .

– Escuadras de fundición de aluminio inyectado

– Juntas de estanqueidad en EPDM asegurando las

máximas prestaciones de aislamiento del cierre.

– Marcos superpuestos y embutidos en soleria con rejilla

exterior inox. para drenajes .

– Enrasado para personas con movilidad reducida.

– Diferentes opciones de cierre y cerraduras con llave ,

garantizan la total seguridad del cerramiento.

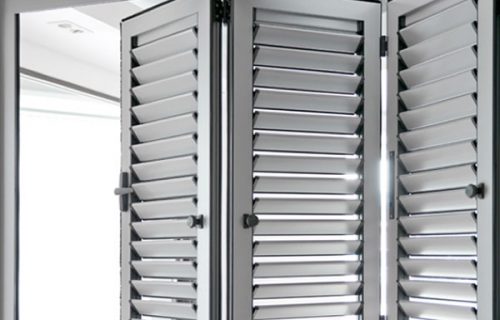

Descripción

DESCRIPCIONES TÉCNICAS

  • Marcos de 47mm.
  • Hojas de 40mm.
  • Unión de marcos con escuadra.
  • Juquillos de la serie europea APG.
  • Huecos de cristal para 8.5 / 14.5 / 18.5 / 22.5 / 31 mm.

OPCIONES DE CONSTRUCCIÓN

  • Plegable apertura interior.
  • Plegable apertura exterior.
  • Plegable mallorquina.
  • Plegable acristalada.
  • Mallorquina corredera con marco empotrado o marco superpuesto.

ACCESORIOS

  • Utilización de gomas en las hojas de la plegable para una gran estanqueidad.
  • Cremona plana o cierre empotrado en blanco y negro.
  • carros y bisagras para evitar descolgamiento con un tercer tornillo.
  • Carros regulables en altura.
  • Carros para hojas pares.
  • Topes de final de carrera para mallorquina corredera.

ENSAYO VENTANA SOBRE UNA MEDIDA DE 1,20X 1,20

PRUEBA     /     RESULTADO

PERMEABLE AL AIRE     /     CLASE A2

ESTANQUEIDAD AL AGUA     / CLASE E2

RESISTENCIA AL VIENTO     /     CLASE V4

TIPOS DE APERTURAS

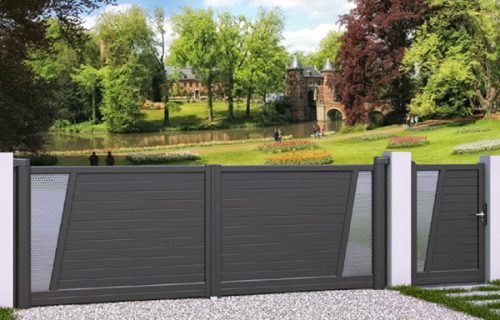

Descripción

Sistema Hortus
Sistema para Cancelas y Cierres (vallas)

Caracteristicas del Sistema
Sistema de Aluminio para ejecutar Portones u cancelas abisagrados u correderos para la entrada de las viviendas, posibilitando la
ejecución de cierres con la misma apariencia.
Producto ejecutado de acuerdo con la normativa europea reglado en el Reglamento general EN 13241-1 para su funcionamiento y
seguridad.
El sistema Hortus unifica los conceptos de calidad, durabilidad y elegancia, en el que también destacan una gama de accesorios de
sencilla aplicación y reducida manutención.
Los modelos de Portones son compatibles con los automatismos clásicos de apertura abisagrada u corredera.

Perfiles de aluminio
Los perfiles de aluminio son extruidos en aleación de aluminio 6060 para arquitectura de acuerdo con la normativa NP EN 12020-02.
Los perfiles de aluminio que componen el sistema Hortus son lacados de acuerdo a las exigencias de calidad Qualicoat, incluyendo
la clase Seaside (equivalente a Qualimarine), así como también son anodizados cumpliendo los requisitos de la marca de calidad
Qualanod.

Portal abisagrado
La sección de los principales perfiles es de 50mm con un espesor medio de 2,5 mm.
Posibilidad de ejecución de portal de 1 ó 2 hojas de apertura interior u exterior con la opción del sistema anti-entalamiento para los
dedos.
Existen diversas tipologias, de 9mm a 20mm.
Unión de Marcos efectuada mientras tornillos especiales de rosca directa con tratamiento anti-corrosión.
La unión es refuerzada con calzos de aluminio.
El Pivotante superior, hecho en aluminio inyectado con eje de 20 mm en inox lo que permite una afinación milimétrica en los 3 ejes.
El Pivotante inferior es de aluminio inyectado con eje de 20mm permite regulaciones laterales.
El conjunto pivotante es de Cupro- Aluminio con eje de 12mm con multiregulación.
Bisagras en aluminio de 2 o 3 palas con refuerzo interior permitiendo la afinación en tres ejes.

Portal corredera
La sección principal de los perfiles de aluminio es de 50mm con un espesor medio de 2.5mm.
Posibilidad de fabrico de un portal corredera con diversas tipologías.
La unión de marcos es hecha mientras tornillos especiales de apertura de rosca directa y con tratamiento anticorrosión.
La unión es refuerzada con calzos de aluminio.
El carril tiene un soporte de rodamientos auto regulables en el tramo vertical.
La cerradura es con gancho automatico.
Ruedas de alta resistencia.
Rail en acero de 3 u 6 metros para deslizamiento de las ruedas.

Vallas
Secciones de perfiles de 50mm con un espesor medio de 2,5mm.
Identica tipología de perfiles utilizada en la ejecución del cierre.
Unión de marcos hecha mientras tornillos especiales con la apertura de rosca directa y con tratamiento anti-corrosión.
Perfiles verticales auto ajustables.

Dimensionamiento y maniobrabilidad
Dimensiones máximas para portal abisagrado 1 hoja*: 1600 mm (L) x 2200 mm (H)
Dimensiones máximas para portal abisagrado 2 hojas*: 5500 mm (L) x 2000 mm (H)
Dimensiones máximas para portal corredero*: 6000 mm (L) x 2200 mm (H)
Dimensiones máximas entre puntos fijos de los cierres *: 6500 mm (L) x 2200 mm (H)
* Dimensionamento máximo variable según la tipologia y herrajes de apertura.

Descripción

Sencillo sistema para puertas correderas, abatibles y vallas exteriores.

Economico sistema sin dejar de lado la robustez de las puertas, perfiles con un espesor medio de 2 mm.

Posibilidad de combinar los distintos tipos de paneles cambiando los junquillos que dispone.

Descripción

Perfilería para separar espacios interiores, permitiendo el paso de luz y creando sensación de amplitud. Diseño sencillo y minimalista. Combinamos funcionalidad con un estilo contemporáneo, convirtiéndolo en una elección ideal para entornos de vida modernos. Redefine tu hogar. Dale un toque único.



CARACTERÍSTICAS TÉCNICAS:

> Diseño sencillo y minimalista ideal para crear separación de ambientes interiores, permitiendo el paso de la luz y creando sensación de amplitud. Combinamos funcionalidad y diseño con un estilo contemporáneo con un toque industrial. Ideal para entornos de vida modernos.

> Carpintería de aluminio de 40 m.m. de ancho.

> Galce de acristalado de10 m.m. y 21 m.m.

> Marcos fijos acristalados de 40 m.m con junquillo (línea recta)

> Marcos fijos acristalados de 40 m.m. con tapeta y cuadradillo de 20 x 15 (línea loft industrial)

> Palilleria interior con cuadradillo de 13 x 10 pegado a una sola unidad de vidrio de 16.

> Máximas posibilidades de apertura: replegable, corredera, abatible, extramuro y guia encastrada.

> Posibilidad de lacados en toda la gama RAL y acabados madera.

> Sello de calidad Qualicoat Seaside.

> Sello de calidad Qualanod para anodizados.

SISTEMA DECORATIVO

Sistema decorativo totalmente en aluminio, con múltiples posibilidades decorativas para exterior o para interior.

Diferentes opciones de listón, en estetica o en medida pudiendo combinar varias separaciones entre ellos.

Posibilidades en cubrir zonas rectas o en esquinas abiertas o cerradas.

Múltiples variedades de colores y acabados madera que ofrecemos en el aluminio con calidad QUALICOAT

Descripción

DESCRIPCIONES TÉCNICAS

  • Sistema corredizo
  • Marcos de 77 x 35
  • Tapajuntas combinable con la corredera LS/92
  • Alojamiento cristal de cámara de 21
  • Reductor de cristal
  • Marco inferior con cámara de condensación

OPCIONES DE CONSTRUCCIÓN

  • Marcos de dos y tres carriles
  • Fijos con clip y sin clip para empotrar en marcos
  • Junquillos combinados con los de la serie plana
  • Diseñada para huecos intermedios
  • Tapajuntas de 40
  • Zócalos de 120
  • Hojas para cristal de cámara
  • Hoja lateral especial para cierre de pletina
  • Marcos reforzados

ACCESORIOS

  • Kit compuesto por juntas adhesivas, cortavientos, presillas, tapa salida de aguas y válvula
  • Cierre empotrado y de piedra con o sin cerradura
  • Rueda tandem y normal
  • Felpudo

ENSAYO VENTANA SOBRE UNA MEDIDA DE 1,20X1,20

PRUEBA   /   RESULTADO

PERMEABLE AL AIRE  /   CLASE 3
ESTANQUEIDAD AL AGUA   /   CLASE 5A
RESISTENCIA AL VIENTO   /   CLASE C3
COEFICIENTE DE TRANSMISIÓN TÉRMICA “K”:
K=2,5W/m2.C   K=2,1kcal/h.m2.C
DETERMINACIÓN DEL AISLAMIENTO ACÚSTICO A RUIDO AÉREO:
Ra=31,5dBa   Rw=32(-1;-1)dB



CATÁLOGO
