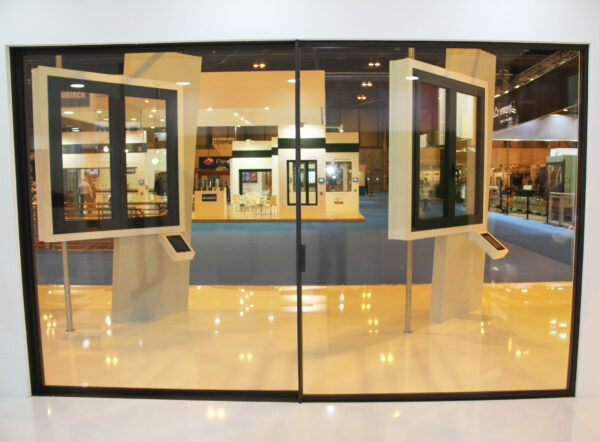

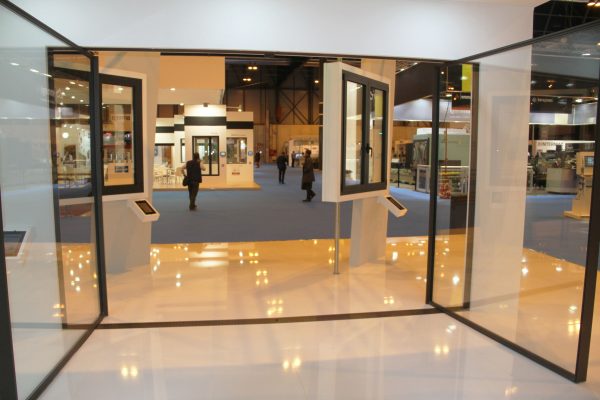

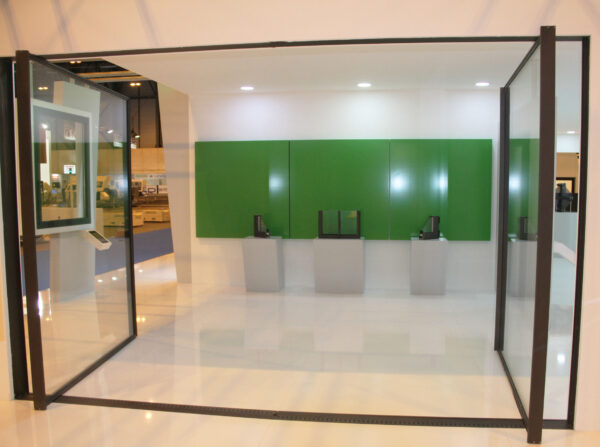

Kristal Pivotante RPT

Categoría:

Perfiles de aluminio

Los perfiles de aluminio han sido extruidos con la aleación 6060/6063 para arquitectura de acuerdo con la norma NP EN 12020-02.

Los perfiles de rotura de puente térmico están creados por inserción de varillas de poliamida de 6,6mm reforzadas con un 25% de fibra de vidrio.

Espesor medio de los perfiles de aluminio de 2mm.



Marcos fijos

Sección de los marcos fijos perimetrales de 120mm con montaje de escuadra.

Posibilidad de aplicación de remate interior o exterior.

Drenaje oculto.



Hojas móviles

Sección de hojas móviles de vista muy reducida en corte recto. Vidrio de cámara sellado con silicona estructural de 32 mm. Silicona estructural recomendada Dow Corning 791 o Sikasil SG20.

Hoja central visible de 2cm.



Dimensionamiento y maniobrabilidad

Dimensiones mínimas-máximas de anchura hoja 800mm-2000mm.

Dimensiones mínimas-máximas altura de hoja 1700-2900mm.

Área máxima por hoja 7m2.

Peso máximo de 300kg por hoja.

Tipología de puerta una o dos hojas pivotantes con eje vertical de apertura interior o exterior. Posibilidad de combinar sistema corredera y pivotante.

Permeabilidad al agua y al aire asegurada a través de felpudos y juntas de EPDM de calidad marina.

Posibilidad de aplicación de cerraduras mecánicas o electromagnéticas para domótica.



Ensayos

Sistema certificado en laboratorio autorizado según ensayo tipo inicial (ITT) según acuerdo con la norma EN 14351-1:2008+A1:2011 a efectos de marcado CE. Resultado alcanzado en el ensayo.

  1. Permeabilidad al aire: Clase 3.
  2. Estanquidad al agua: Clase 6A.
  3. Resistencia al viento: Clase 3.

Coeficiente de transmisión térmica para puerta de dos hojas de 4x3m con vidrio de valor Ug=0,7W/m2K con intercalario efecto “Warm Edge”.

Uw=0,85 W/m2K

TIPOS DE APERTURAS

Scroll al inicio

Descripción

DESCRIPCIONES TÉCNICAS

  • Sistema corredizo
  • Marcos de 77 x 35
  • Tapajuntas combinable con la corredera LS/92
  • Alojamiento cristal de cámara de 21
  • Reductor de cristal
  • Marco inferior con cámara de condensación

OPCIONES DE CONSTRUCCIÓN

  • Marcos de dos y tres carriles
  • Fijos con clip y sin clip para empotrar en marcos
  • Junquillos combinados con los de la serie plana
  • Diseñada para huecos intermedios
  • Tapajuntas de 40
  • Zócalos de 120
  • Hojas para cristal de cámara
  • Hoja lateral especial para cierre de pletina
  • Marcos reforzados

ACCESORIOS

  • Kit compuesto por juntas adhesivas, cortavientos, presillas, tapa salida de aguas y válvula
  • Cierre empotrado y de piedra con o sin cerradura
  • Rueda tandem y normal
  • Felpudo

ENSAYO VENTANA SOBRE UNA MEDIDA DE 1,20X1,20

PRUEBA   /   RESULTADO

PERMEABLE AL AIRE  /   CLASE 3
ESTANQUEIDAD AL AGUA   /   CLASE 5A
RESISTENCIA AL VIENTO   /   CLASE C3
COEFICIENTE DE TRANSMISIÓN TÉRMICA “K”:
K=2,5W/m2.C   K=2,1kcal/h.m2.C
DETERMINACIÓN DEL AISLAMIENTO ACÚSTICO A RUIDO AÉREO:
Ra=31,5dBa   Rw=32(-1;-1)dB



CATÁLOGO

Descripción

Características técnicas:

– Serie replegable a librillo de rotura de puente termico

con hojas de 77 m.m. de ancho , serie TOP de los

sitemas replegables de Galisur con rodamientos y railes

de acero inox.

– Poliamidas reforzadas con fibra de vidrio de 34 m.m. en

hojas y 24,8 m.m. en marcos .

– Calce de vidrio hasta 58 m.m.

– Opción de montaje hojas pares , impares , apertura int.

/ ext. hasta un máximo de 8 hojas .

– Escuadras de fundición de aluminio inyectado

– Juntas de estanqueidad en EPDM asegurando las

máximas prestaciones de aislamiento del cierre.

– Marcos superpuestos y embutidos en soleria con rejilla

exterior inox. para drenajes .

– Enrasado para personas con movilidad reducida.

– Diferentes opciones de cierre y cerraduras con llave ,

garantizan la total seguridad del cerramiento.

Descripción

DESCRIPCIONES TÉCNICAS

  • Marcos de 47mm.
  • Hojas de 40mm.
  • Unión de marcos con escuadra.
  • Juquillos de la serie europea APG.
  • Huecos de cristal para 8.5 / 14.5 / 18.5 / 22.5 / 31 mm.

OPCIONES DE CONSTRUCCIÓN

  • Plegable apertura interior.
  • Plegable apertura exterior.
  • Plegable mallorquina.
  • Plegable acristalada.
  • Mallorquina corredera con marco empotrado o marco superpuesto.

ACCESORIOS

  • Utilización de gomas en las hojas de la plegable para una gran estanqueidad.
  • Cremona plana o cierre empotrado en blanco y negro.
  • carros y bisagras para evitar descolgamiento con un tercer tornillo.
  • Carros regulables en altura.
  • Carros para hojas pares.
  • Topes de final de carrera para mallorquina corredera.

ENSAYO VENTANA SOBRE UNA MEDIDA DE 1,20X 1,20

PRUEBA     /     RESULTADO

PERMEABLE AL AIRE     /     CLASE A2

ESTANQUEIDAD AL AGUA     / CLASE E2

RESISTENCIA AL VIENTO     /     CLASE V4

TIPOS DE APERTURAS
