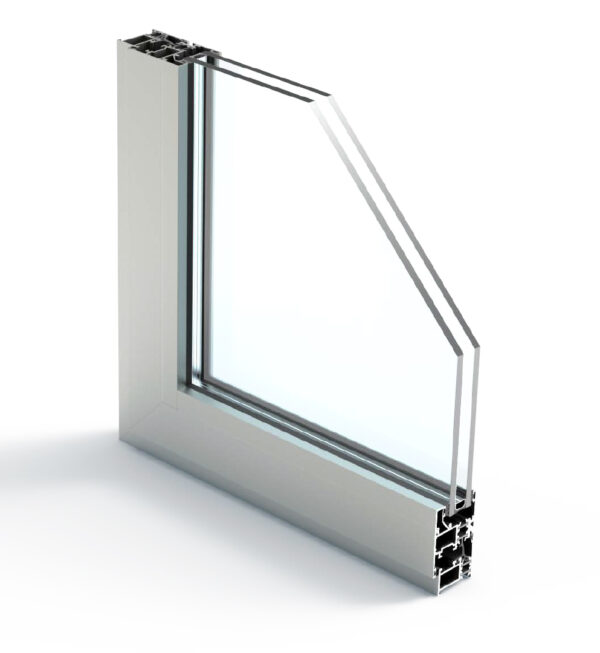

Sistema AXi

Sistema practicable de canal europeo con RPT – 45 mm
Caracteristicas del sistema

Sistema practicable con rotura térmica y de elevado rendimiento térmico y acústico.
El sistema AXi posibilita la ejecución de 4 versiónes de carpinteria:
1. línea recta;
2. línea curva;
3. línea rústica;
4. línea oval.
El sistema AXi permite la aplicación de vidrios dobles de alto rendimiento por forma a responder a los requisitos de aislamento térmico y
acústico.

Perfiles de aluminio
Los perfiles de aluminio son extruidos en aleación de aluminio 6060 para arquitectura de acuerdo con la norma NP EN 12020-02.
Perfiles con rotura térmica obtenida por inserción de varillas aislantes de poliamida de 14.6 mm reforzadas con 25% de fibra de vidrio.
Espesor medio de los perfiles de aluminio de 1.5 mm para ventanas y de 1.7 mm para puertas.

Marcos
Profundidad de los marcos de 45 mm u 70 mm;
Marcos con escuadra para montaje a englete;
Marcos tradicionales;
Marcos con enganche exterior y solape de 25 mm u 45 mm;
Marcos con enganche exterior y interior para aplicación de solape de 30 mm.

Hojas
Profundidad de las hojas de 53 mm;
Acristalamiento para vidrio simples o doble de 4 mm a 37 mm;
Hojas de línea recta, curva, rústico o oval (sin junquillo);
Hojas con escuadras para montaje a englete;
Perfil inversor de línea recta.
Dimensionamiento y maniobrabilidad
Dimensiones mínimas – máximas de hoja: 400 mm – 1500 mm (L); 400 mm – 2700 mm (H);
Posibilidades de apertura: fijo, practicable interior 1 u 2 hojas con oscilobatiente, exterior, abatible, proyectante, pivotante, plegable y
oscilo-paralela;
Estanqueidad asegurada mediante juntas triples de EPDM;

Ensayos
Sistema certificado por laboratório notificado para Ensayos Tipo Inicial (ITT) de acuerdo con la norma de producto EN 14351-1 para
efectos de Marcado CE.
Categorias alcanzadas en los ensayos del sistema AXi tipologia ventana:
1. Permeabilidad al aire: Clase 4 (norma de ensayo EN 1026)
2. Estanqueidad al agua: Clase E900 (norma de ensayo EN 1027)
3. Resistencia al viento: Clase C5 (norma de ensayo EN 12211)
Categorias alcanzadas en los ensayos del sistema AXi tipologia puerta:
1. Permeabilidad al aire: Clase 4 (norma de ensayo EN 1026)
2. Estanqueidad al agua: Clase 8A (norma de ensayo EN 1027)
3. Resistencia al viento: Clase C3 (norma de ensayo EN 12211)
4. Resistencia a la torsión estática: Apto 350N (norma de ensayo EN 14609)
Coeficiente de trasmisión térmica de hueco de 2 hojas con 1.20 m x 1.50 m con vidrio Ug = 0.7 W/m2K, con intercalar efecto “Warm
Edge”:
• Uw = 1.72 W/m2K
Coeficiente de atenuación acústica de hueco de 2 hojas con vidrio 4/14/6:
• Rw (C; Ctr) = 34 dB (-1; -4)
